Гаражные секционная ворота DoorHan YETT02

Гаражные секционные ворота серии YETT02 предназначены для установки в проемы небольших и средних размеров.

Ворота отличаются минимальными требованиями к расстоянию от края проема до боковых стен — от 100 (мм) (при притолоке от 135 мм). Они легко монтируются в здания с различной геометрией внутреннего пространства благодаря низкому типу подъема.

Установка элементов алюминиевых профилей, петель, боковых крышек и опор на этапе производства, а также отсутствие у единых направляющих сборочных элементов с болтовыми соединениями и клепками значительно облегчают процесс сборки ворот и сокращают время их монтажа до 20 минут.

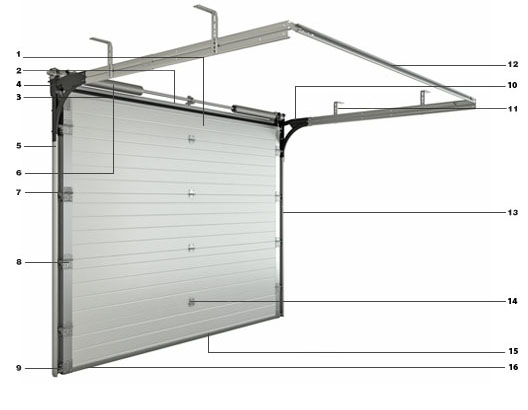

Конструкция секционных ворот YETT02. Полотно секционных ворот серии YETT02 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства.

1. Полотно ворот;
2. Ригель;
3. Верхний уплотнитель;
4. Верхний изгиб (с П-образным кронштейном);
5. Вертикальная направляющая;
6. Балансирующий пружинный механизм (торсионная пружина);
7. Регулируемая опора с роликом;
8. Боковая крышка;
9. Нижний регулируемый кронштейн;
10. Верхний регулируемый кронштейн;
11. Система крепления к потолку;
12. С-образный профиль;
13. Кожух защиты вертикальных направляющих;
14. Внутренняя петля;
15. Нижний уплотнитель;
16. Нижний алюминиевый профиль.
