Рольставни из экструдированных профилей DoorHan

Под заказ

Рольставни из экструдированных профилей устанавливаются на окна и витрины шириной и высотой до 5000 (мм).

Экструдированные профили, изготовленные из алюминия, обеспечивают дополнительную защиту от взлома, так как имеют большую толщину стенки, чем пенонаполненные профили, отличаются повышенной прочностью и жесткостью, а также устойчивостью к механическим повреждениям. Экструдированные профили изготавливаются двух типов — двухстенные с усиливающим ребром и одностенные. Оба типа профилей могут быть выполнены как сплошными, так и с окошками. Короб рольставней из экструдированных профилей имеет прямоугольную форму.

Рольставни окрашиваются на выбор в стандартные цвета, предлагаемые компанией или в любой другой согласно международной RAL-карте.

Рекомендуемые размеры рольставней:

  • Ширина — от 500 до 5000 (мм);
  • Высота — от 1000 до 5000 (мм).

Новые типы профилей:

  • Усиленный двухстенный экструдированный RHE84M;
  • Усиленный одностенный экструдированный RHE78;
  • Усиленный двухстенный экструдированный RHE58M;
  • Усиленный двухстенный экструдированный RHE56M;
  • Усиленный двухстенный экструдированный RHE45M;
  • Усиленный одностенный экструдированный с окошками RHE84GM;
  • Усиленный одностенный экструдированный с окошками RHE56GM;
  • Усиленный одностенный экструдированный с окошками RHE78G.

Типы профилей:

  • Усиленный одностенный экструдированный RHE84;
  • Усиленный двухстенный экструдированный RHE58;
  • Усиленный двухстенный экструдированный RHE45;
  • Усиленный одностенный экструдированный RHE45T;
  • Усиленный одностенный экструдированный с окошками RHE84G.

Базовая комплектация:

  • Полотно рольставней из экструдированных профилей;
  • Направляющие (тип направляющих зависит от количества профилей);
  • Защитный короб (тип короба зависит от количества профилей);
  • Привод на выбор (ленточный, шнуровой, кордовый, воротковый, пружинно-инерционный механизм или электропривод);
  • Элементы управления приводом (на выбор).

Дополнительная комплектация:

  • Блоки группового управления;
  • Блоки дистанционного управления;
  • Пульт ДУ;
  • Замок;
  • Устройство аварийного открывания;
  • Автоматический гребенчатый замок.
Технические характеристики
ПрофильRHE45MRHE56MRHE56GMRHE58MRHE78RHE78GRHE84MRHE84GM
МатериалАлюминий
Стандартные цветаБелый, коричневый, серый, бежевый, зеленый, синий, бордовый, серебристыйБелый, коричневый, серый, бежевый, серебристыйБелый, коричневый, серый, бежевый, зеленый, синий, бордовый, серебристыйБелый, коричневый, серый, бежевый, серебристыйБелый, коричневый, серый, бежевый, серебристый
Вес 1 погонного метра, (кг)0,1960,4390,3110,2920,6220,5360,770,58
Вес 1 м2, (кг)4,368,145,555,087,926,829,117,2
Кол-во профилей на 1 (м) высоты полотна22,2217,8617,4212,7311,9
Максимальная ширина полотна, (м)44356565
Максимальная площадь полотна, (м2)12,513,51421172117
Длина поставки, (м)67,02677
Технические характеристики
ПрофильRHE45RHE45TRHE58RHE84RHE84G
МатериалАлюминий
Стандартные цветаБелый, коричневый, серый, бежевый, серебристый, зеленый, синий, бордовыйБелый, коричневый, серый, бежевыйБелый, коричневый, серый, бежевый, серебристый, зеленый, синий, бордовыйБелый, коричневый, серый, бежевый, серебристый
Вес 1 погонного метра, (кг)0,2470,1750,3370,8240,59
Вес 1 м2, (кг)5,493,896,1310,067,2
Кол-во профилей на 1 (м) высоты полотна22,2218,211,9
Максимальная ширина полотна, (м)52,55,544,5
Максимальная площадь полотна, (м2)12,56141213,5
Длина поставки, (м)667
Норма поставки, (м)126606070

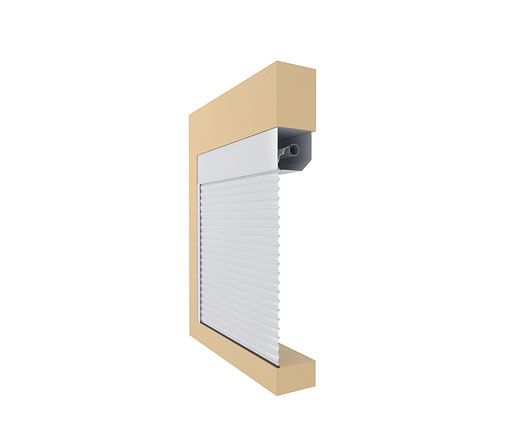

Виды монтажа

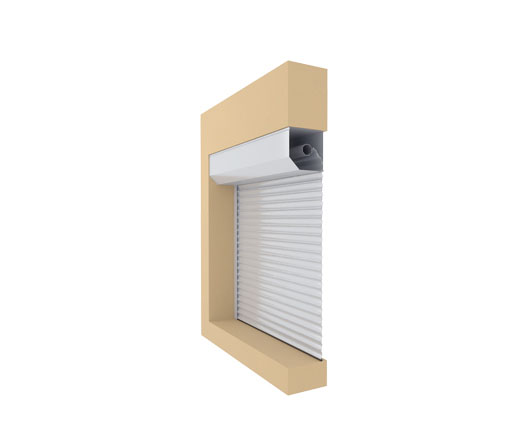

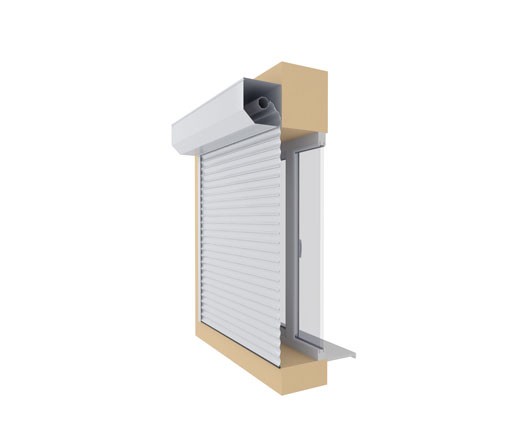

Накладной монтаж, короб наружу Встроенный монтаж, короб внутрьВстроенный монтаж, короб наружу

Конструкция. Рольставни представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

Взломоустойчивые экструдированные профили, из которых собирается полотно роллет, представляют собой цельнотянутые алюминиевые ламели и изготавливаются шириной 45, 56, 58, 78 и 84 (мм). Профили шириной 45 и 58 (мм) — двухстенные, усилены внутренним ребром жесткости. Профили шириной 56 и 84 (мм) — одностенные, для обеспечения светопропускания при закрытых роллетах могут быть выполнены с окошками (RHE56G и RHE84G). Управление рольставнями может осуществляться ленточным, шнуровым, кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

Типы конструкции

Рольставни с ленточным, шнуровым и кордовым приводами:

1. Крышка боковая;
2.
Направляющее устройство;
2а.
Ролик направляющий;
3.
Подшипник;
4.
Капсула универсальная (регулируемая);
5.
Короб защитный;
6.
Вал октагональный;
7.
Пружина тяговая;
8.
Шкив;
9.
Направляющая для шнура (ленты);
10.
Направляющий профиль;
11.
Заглушка;
12.
Замок боковой;
13.
Полоса запорная;
14.
Стопор;
15.
Профиль концевой;
16.
Замок ригельный;
17.
Профиль (полотно);
18.
Привод ленточный (шнуровой) инерционный;
19.
Привод шнуровой редукторный;
20.
Привод кордовый;
21.
Кольцо дистанционное.

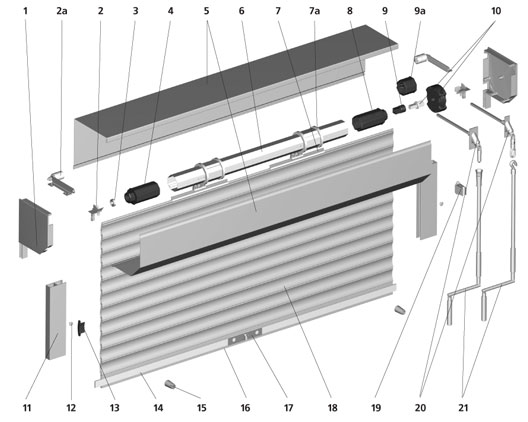

Рольставни с воротковым приводом:

1. Крышка боковая;
2.
Направляющее устройство;
2а.
Ролик направляющий;
3.
Подшипник;
4.
Капсула универсальная (регулируемая);
5.
Короб защитный;
6.
Вал октагональный;
7.
Замок автоматический;
7а.
Кольцо ригельное;
8.
Капсула универсальная;
9.
Вставка;
9а.
Капсула;
10.
Редуктор с адаптером;
11.
Направляющий профиль;
12.
Заглушка;
13.
Замок боковой;
14.
Полоса запорная;
15.
Стопор;
16.
Профиль концевой;
17.
Замок ригельный;
18.
Профиль (полотно);
19.
Клипса;
20.
Кардан;
21.
Вороток.

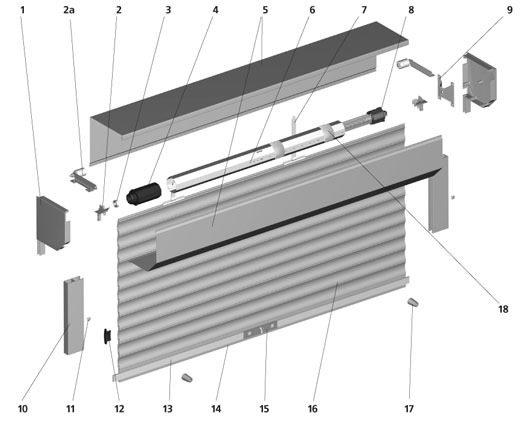

Рольставни с пружинно-инерционным механизмом:

1. Крышка боковая;
2.
Направляющее устройство;
2а.
Ролик направляющий;
3.
Подшипник;
4.
Капсула универсальная (регулируемая);
5.
Короб защитный;
6.
Вал октагональный;
7.
Пружина тяговая;
8.
Пружинно-инерционный механизм;
9.
Пластина крепления;
10.
Направляющий профиль;
11.
Заглушка;
12.
Замок боковой;
13.
Полоса запорная;
14.
Профиль концевой;
15.
Замок ригельный;
16.
Профиль (полотно);
17.
Стопор;
18.
Кольцо дистанционное.

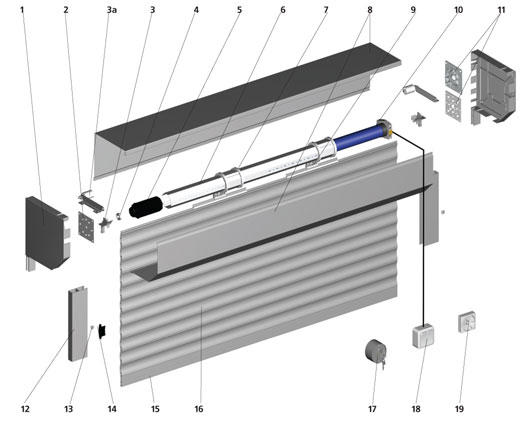

Рольставни с электроприводом:

1. Крышка боковая;
2.
Суппорт подшипника;
3.
Направляющее устройство;
3а.
Ролик направляющий;
4.
Подшипник;
5.
Капсула универсальная;
6.
Вал октагональный;
7.
Кольцо ригельное;
8.
Короб защитный;
9.
Замок автоматический;
10.
Электропривод внутривальный;
11.
Крепление универсальное;
12.
Направляющий профиль;
13.
Заглушка;
14.
Замок боковой;
15.
Профиль концевой;
16.
Профиль (полотно);
17.
Выключатель с ключом;
18.
Выключатель клавишный;
19.
Выключатель поворотный.

Дизайн. Для изготовления рольставней DoorHan предлагает два вида экструдированных профилей — сплошные и с окошками. Они окрашиваются на выбор в стандартные цвета, предлагаемые компанией или в любой другой согласно международной RAL-карте. Конструкция рольставней может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольставни в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Варианты профилей

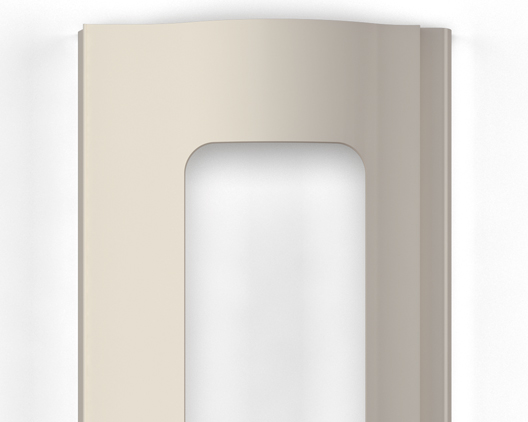

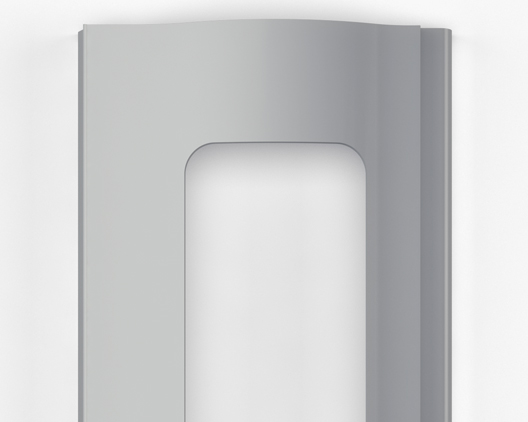

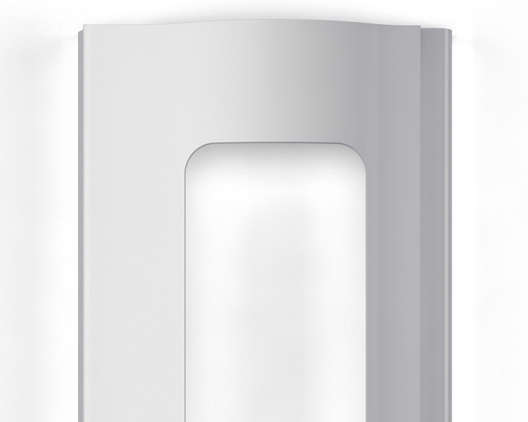

Экструдированный профиль с окошками белый (RAL 9003)Экструдированный профиль с окошками серый (RAL 7038)Экструдированный профиль с окошками серебристый (RAL 9006)Экструдированный профиль с окошками бежевый (RAL 1015)

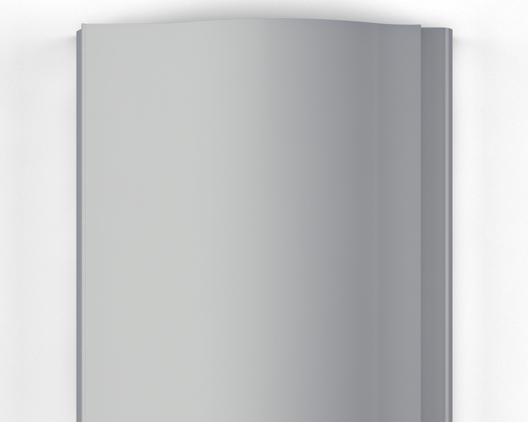

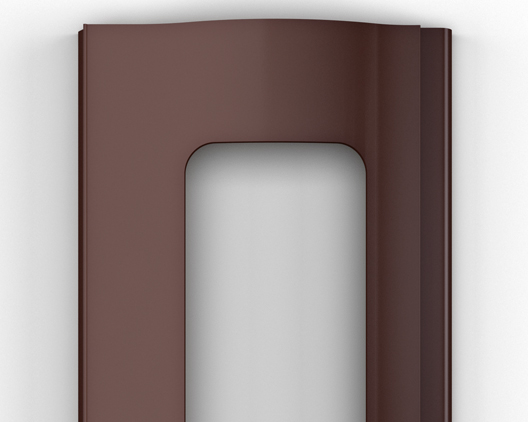

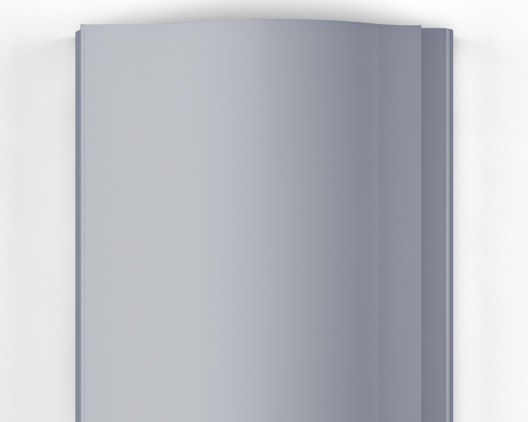

Экструдированный профиль с окошками коричневый (RAL 8014)Экструдированный профиль сплошной белый (RAL 9003)Экструдированный профиль сплошной серый (RAL 7038)Экструдированный профиль сплошной серебристый (RAL 9006)

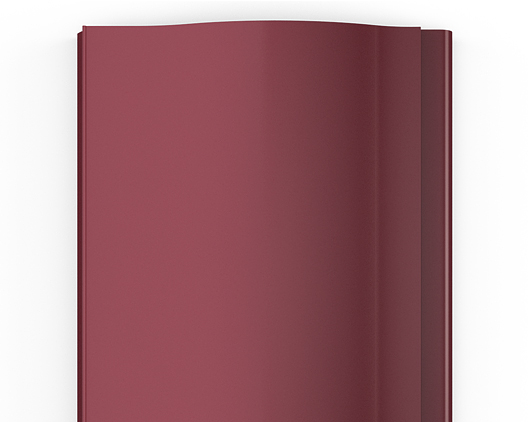

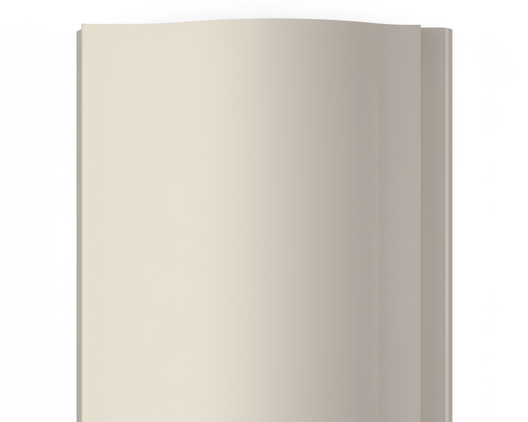

Экструдированный профиль сплошной бежевый (RAL 1015)Экструдированный профиль сплошной коричневый (RAL 8014)Экструдированный профиль сплошной бордовый (RAL 3005)Экструдированный профиль сплошной зеленый (RAL 6005)

Экструдированный профиль сплошной синий (RAL 5005)
