В гаражных воротах серии R40 вес полотна ворот уравновешивается пружинами растяжения.
Такая конструкция требует минимума свободного пространства по бокам и сверху от проема.
Благодаря тому, что система направляющих и пружины собирается непосредственно на производстве, установка этих гаражных ворот происходит легко и быстро, а смонтировать их можно даже не имея специальных навыков и опыта установки ворот.
При невысокой цене изделия для производства ворот используются комплектующие высокого качества, оптимального для сектора бытовых ворот.
Конструкция ворот R40.
В секционных воротах серии R40 вместо традиционных торсионных пружин, расположенных на валу, используются пружины растяжения. Пружины размещаются в пластиковом коробе вдоль горизонтальных направляющих. В зависимости от взаимного расположения короба и направляющих различают три варианта конструкции:
- Сбоку — модификация SM;
- Снизу — модификация UM;
- Сверху — модификация TM.
Отсутствие торсионной системы позволяет устанавливать гаражные ворота в помещениях с притолокой высотой всего от 80 (мм). Максимально возможные габариты ворот составляют 3000 (мм) по ширине и 2650 (мм) по высоте.
 | |

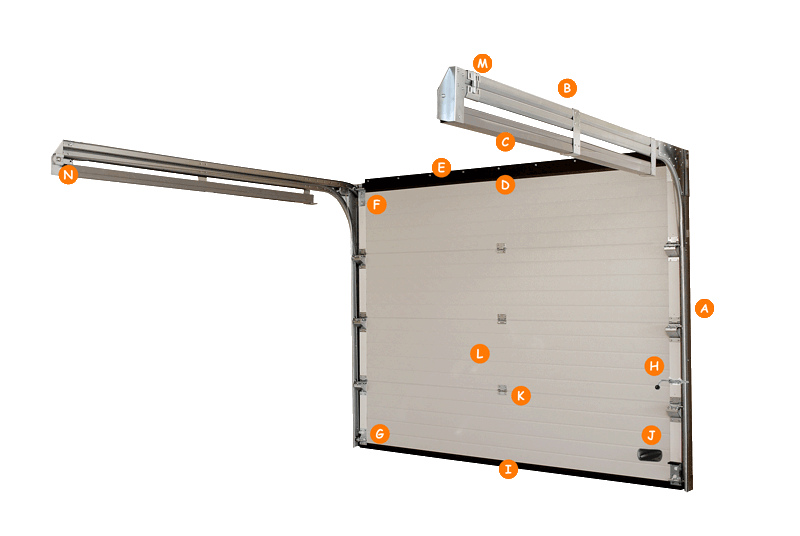

| A | Угол вертикальный с направляющей. Г-образный профиль и вертикальная направляющая, изготовленные из оцинкованной стали. |
| B | Горизонтальная направляющая. Изготовлена из оцинкованной стали. По направляющим перемещаются ролики полотна ворот. |
| С | Короб с пружинами растяжения. Пластиковый короб, внутри которого находятся пружины растяжения. |
| D | Верхний профиль. Фасонный профиль с пазом для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между стеной и полотном ворот. Профиль закрепляется на верхней секции полотна ворот, может быть выполнен из алюминия или пластика. |
| Е | Фальш-панель с уплотнителем. Используется для перекрывания щели между стеной и полотном ворот в тех случаях, когда высоты притолоки не хватает для установки системы. Крепится на притолоку. |
| F | Кронштейн верхний. Кронштейн с роликодержателем и роликом, крепящийся на краю самой верхней секции. Изготовлен из оцинкованной стали. На краях остальных секций устанавливаются боковые петли с роликодержателями и роликами. Они соединяют секции ворот. |
| G | Кронштейн нижний. Кронштейн с роликодержателем и роликом, крепящийся на краю самой нижней секции. Изготовлен из оцинкованной стали. К этому кронштейну закреплен одним концом трос. |
| Н | Защелка. Для предотвращения несанкционированного доступа в помещение, оборудованное секционными воротами, служит защелка. Представляет собой подпружиненный изогнутый штырь с рукояткой. При комплектации ворот автоматикой следует следить за тем, чтобы в момент подъема ворот защелка была ВСЕГДА открыта. |
| I | Нижний профиль с уплотнителем. Алюминиевый фасонный профиль с 2-мя пазами для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между неровностями пола и нижней частью полотна ворот. Алюминиевый профиль закрепляется на нижней секции полотна ворот. |
| J | Ручка. Ручка из пластика черного цвета. Врезается в нижнюю часть полотна ворот для удобства открывания/закрывания ворот вручную. |
| К | Петля центральная. Петля для соединения сэндвич-панелей между собой. Изготовлена из оцинкованной стали. |
| L | Секция. Секция — это сэндвич-панель, представляющая собой многослойную конструкцию из вспененного полиуретана (внутри) и металла (снаружи). Металл имеет специальное антикоррозийное покрытие. Благодаря высокой плотности полиуретана и хорошей спекаемости его с металлом получается довольно жесткая и теплая конструкция. Набор секций составляет полотно ворот. |
| М | Кронштейн соединительный. Для соединения и крепления к потолку сдвоенных направляющих. |
| N | Шкив для троса. Для прохождения троса. |
