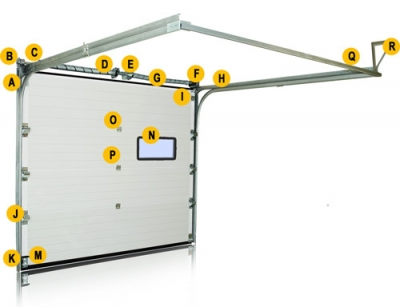

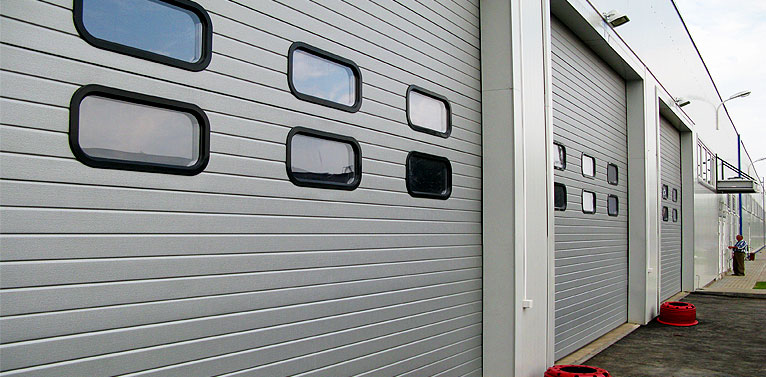

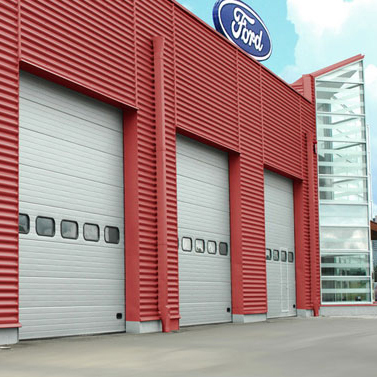

А | Угол вертикальный. Г-образный профиль, изготовленный из оцинкованной стали. Крепится к стене, к нему присоединяются направляющие. |
В | Кронштейн для вала. Кронштейн с подшипником, изготовленный из оцинкованной стали. Крепится к стене. Держит вал с барабанами и пружиной (пружинами). |
С | Вал. Полый или сплошной вал с пазом для шпонки или без, изготовленный из оцинкованной стали. Устанавливается в подшипники кронштейнов. Держит барабаны и пружину/пружины. |
D | Пружина. Торсионная пружина, навитая из стальной проволоки, оцинкована. Предназначена для компенсации массы полотна ворот, благодаря чему правильно отрегулированные ворота человек легко может поднять. Пружина характеризуется габаритным диаметром и длиной, а так же диаметром проволоки. В пружину с двух сторон устанавливаются заглушки, одним концом пружина закрепляется на валу, другим — на кронштейне, который, в свою очередь, крепится к стене. |
Е | Кронштейн для пружины. Кронштейн с пазом, изготовленный из оцинкованной стали. Крепится к стене. Держит заглушку/заглушки пружин. |
F | Барабан с тросом. К барабану, зафиксированному на валу, одним концом прикреплен трос, другой конец которого прикреплен к нижнему кронштейну. Трос соединяет полотно ворот с пружиной. |
G | Верхний профиль с уплотнителем. Алюминиевый фасонный профиль с пазом для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между стеной и полотном ворот. Алюминиевый профиль закрепляется на верхней секции полотна ворот. |
Н | Направляющая. Фасонный профиль, состоящий из вертикальной и горизонтальной части, соединенных специальной пластиной. Для придания жесткости конструкции горизонтальная часть усилена С-профилем, прикрепленным к вертикальному углу. Вертикальная часть крепится так же к вертикальному углу. Изготовлены из оцинкованной стали. По направляющим перемещаются ролики полотна ворот. |
I | Кронштейн верхний. Кронштейн с роликодержателем и роликом, крепящийся на краю самой верхней секции. Изготовлен из оцинкованной стали. На краях остальных секциях устанавливаются боковые петли с роликодержателями и роликами. Они соединяют секции ворот. |
J | Задвижка. Для предотвращения несанкционированного доступа в помещение, оборудованное секционными промышленными воротами, служит защелка. Представляет собой подпружиненный изогнутый штырь с рукояткой. При комплектации ворот автоматикой следует следить за тем, чтобы в момент подъема ворот защелка была ВСЕГДА открыта. |
К | Кронштейн нижний. Кронштейн с роликодержателем и роликом, крепящийся на краю самой нижней секции. Изготовлен из оцинкованной стали. К этому кронштейну закреплен одним концом трос. |
L | Нижний профиль с уплотнителем. Алюминиевый фасонный профиль с 2-мя пазами для вставки резинового фасонного уплотнителя, предназначенного для перекрывания щели между неровностями пола и нижней частью полотна ворот. Алюминиевый профиль закрепляется на нижней секции полотна промышленных ворот. |
М | Ручка. Ручка из пластика черного цвета. Врезается в нижнюю часть полотна ворот для удобства открывания/закрывания ворот вручную. |
N | Окно. Окно представляет собой пластиковую раму черного или белого цвета со стеклопакетом из акрила. Одно или несколько окон различной конфигурации врезаются в какую-либо из секций. |
О | Петля центральная. Петля для соединения сэндвич-панелей между собой. Изготовлена из оцинкованной стали. |
Р | Секция. Секция представляет собой либо раму из алюминиевого профиля с пластиковыми стеклопакетами, либо сэндвич-панель, представляющую собой многослойную конструкцию из вспененного полиуретана (внутри) и металла (снаружи). Металл имеет специальное антикоррозийное покрытие. Благодаря высокой плотности полиуретана и хорошей спекаемости его с металлом получается довольно жесткая и теплая конструкция. Это позволяет изготавливать из сэндвич-панелей ворота до 7 м шириной и использовать их в отапливаемых гаражах. Набор секций составляет полотно промышленных ворот. |
Q | Амортизатор. Амортизатор предназначен для смягчения возможного удара полотна в крайнем верхнем положении. Амортизатор в простейшем случае представляет собой резиновый отбойник. Однако чаще всего устанавливается пружинный амортизатор, обладающий некоторым ходом. |
R | Крепежный профиль. Г-образный перфорированный профиль или готовая конструкция в виде треугольника для крепления свободных концов направляющих к потолку. |
