Ролетні грати Німеччина

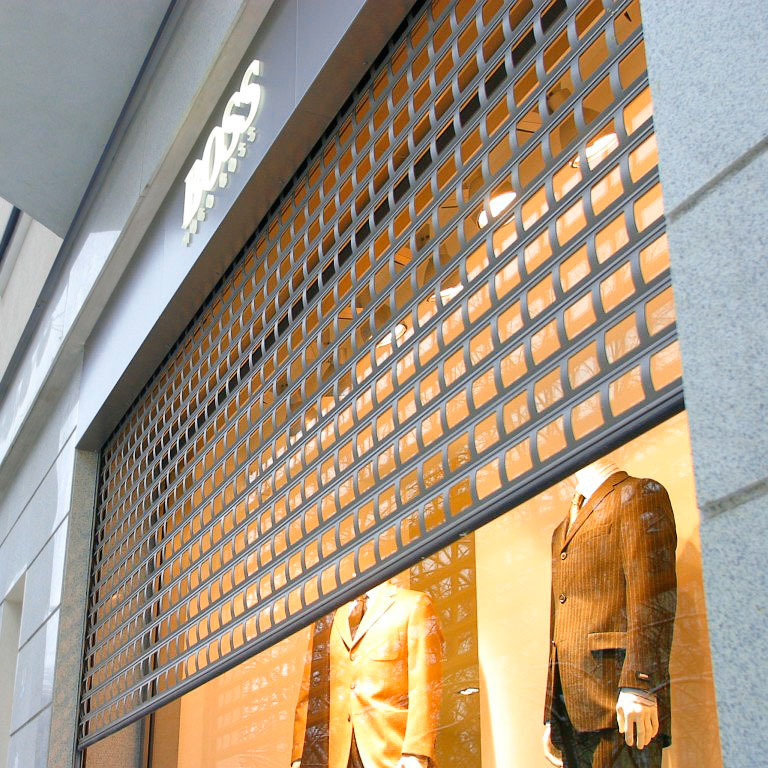

Ролетні грати — рухливі системи, що забезпечують чудовий зовнішній вигляд вітрин і вітражів та надійний захист цінностей.

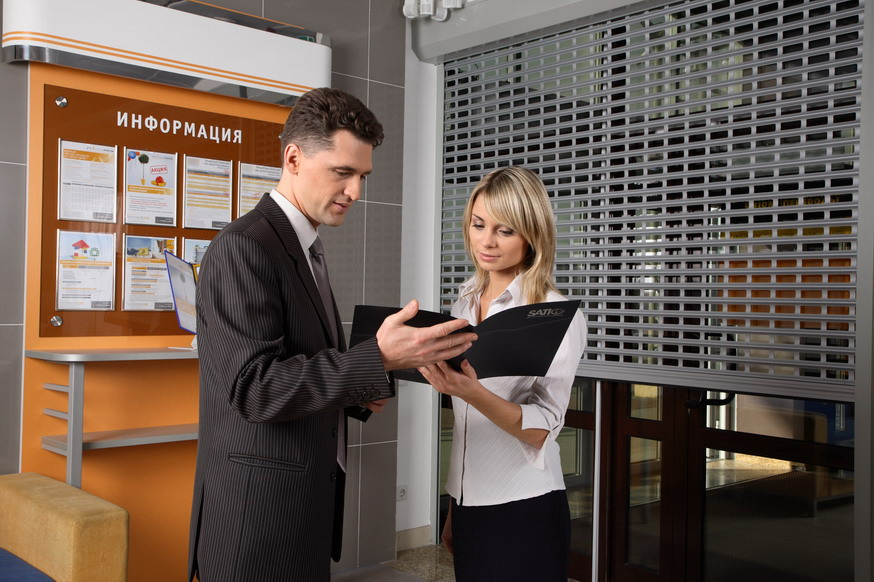

Вони є атрибутом сучасних торгових центрів та магазинів та гармонійно поєднуються з будь-якою архітектурою будівлі та інтер'єром торгових приміщень. Завдяки ролетним ґратам Alutech вітрини працюють навіть уночі. Сертифікований захист від злому дозволяє успішно застосовувати решітки для охорони офісів та банків, кафе та ресторанів.

Ролетні ґрати виготовляються з алюмінієвих екструдованих профілів — решіткових із прямокутними вікнами, одностінних, двостінних підвищеної міцності. Ширина профілів — від 30 до 84 (мм), товщина — від 13,5 до 19 (мм).

Основні переваги ролетних грат:

Можливість встановлення ролетної решітки на отворах шириною до 7 (м) та площею до 21 (м²) з використанням посилюючого профілю, який забезпечує підвищену міцність та додаткову стабільність решітки;
Збереження єдиного стилю на одному об'єкті з різними отворами завдяки використанню грат серії AEG56 на отворах шириною до 4,5 (м) та серії AEG84 – на отворах шириною до 7 (м);
Високий захист від злому. Ролетні грати сертифіковані на класи стійкості до злому Р3 та Р4 відповідно до ГОСТ Р 52502-2005, ГОСТ Р 52503-2005;
Спеціальний фіксуючий профіль для з'єднання полотна з валом забезпечує захист від несанкціонованого підйому ролетних грат у закритому стані;

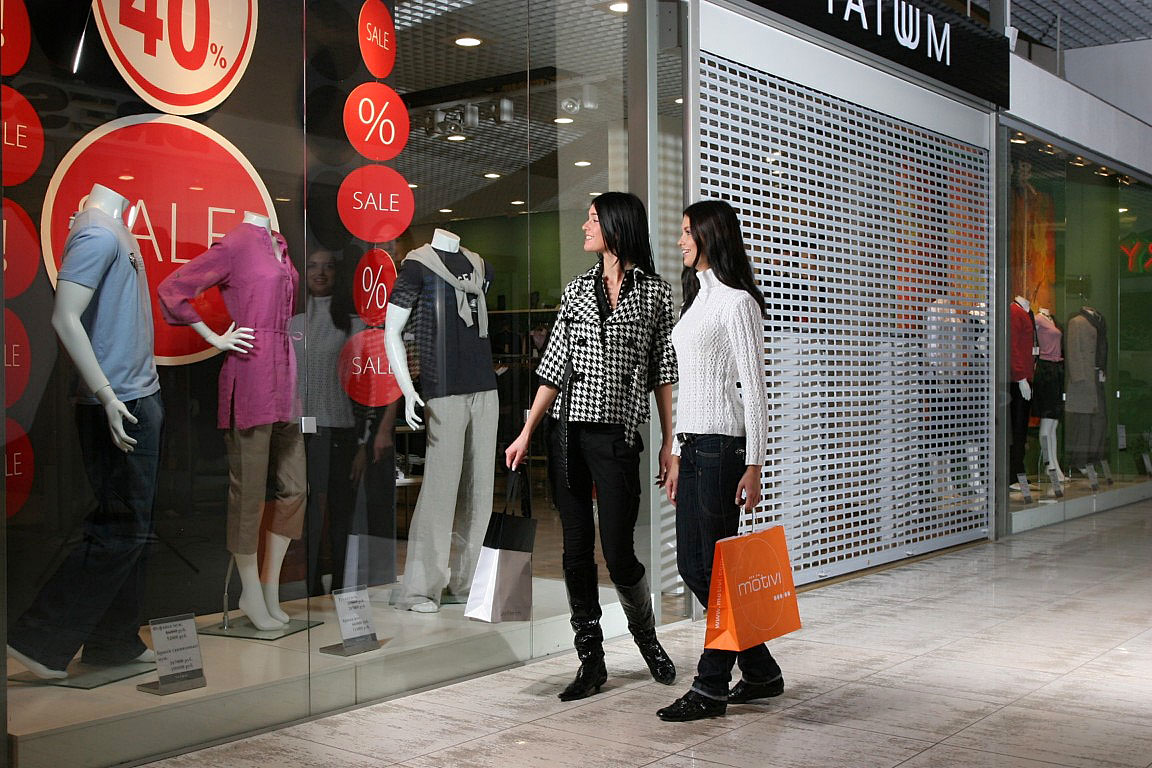

Цілодобова демонстрація вітрин магазинів та торгових центрів. Навіть коли магазин закрито, реклама товару продовжується. Грати дозволяють потенційним покупцям побачити новинки та повернутися до Вас за покупками;
Можливість підняти і опустити грати за потреби і в будь-який момент — це незаперечна перевага ролетних грат порівняно зі стаціонарними металевими ґратами, які є абсолютно нерухомими;
Багатий вибір колірних рішень — 19 кольорів — дозволяє відобразити індивідуальність та внести додатковий декоративний елемент в інтер'єр та зовнішній вигляд фасаду будівлі.

Переваги алюмінієвих ролетних решіток у порівнянні зі сталевими конструкціями:

Висока стійкість до корозії, стійкість до атмосферних опадів та UV-випромінювання;
Легкість конструкції;
Найменший рівень шуму при експлуатації алюмінієвої ролетної решітки.

Профілі та комплектуючі для ролетних грат.

Alutech виробляє та пропонує на ринку широкий асортимент профілів та комплектуючих для ролетних решіток. В асортименті представлені дві серії ролетних грат - AEG56 та AEG84. За основу найменування серій взято артикули основних ґратових профілів для решіток, що відрізняються розмірами.

Роллетные решетки серии AEG56 идеально подходят для небольших и средних по размерам проемов. Maксимальный размер роллетной решетки: ширина — 3,0 (м), площадь — 7,5 (м²); с усиливающим профилем: ширина — 4,5 (м), площадь — 13,5 (м²). Ролетні грати серії AEG56 ідеально підходять для невеликих та середніх за розмірами отворів. Максимальний розмір ролетних грат: ширина — 3,0 (м), площа — 7,5 (м²); з посилюючим профілем: ширина — 4,5 (м), площа — 13,5 (м²).

Варіанти монтажу.

Монтаж із зовнішнім коробом

Накладний монтаж зовнішній	Накладний монтаж внутрішній	Вбудований зовнішній монтаж

Вбудований мотаж коробом усередину	Комбінований монтаж коробом назовні	Комбінований монтаж коробом всередину

Монтаж із вбудованим коробом серії SB-1

Монтаж з частковим перекриттям отвору	Монтаж під отвором	Монтаж у отворі

Ролетні профілі. Широка лінійка профілів для ролетних решіток — граткових, одностінних і двостінних посилюючих — дозволяє підібрати різні комбінації профілів з урахуванням переваг замовника та розмірів отвору. Спільне застосування з гратовими профілями AEG56 двостінних фіксуючих профілів AEG30/S забезпечує підвищену міцність та додаткову стабільність полотна решітки, що дозволяє встановити решітку на ширші прорізи. Фіксуючий профіль AEG56F призначений для з'єднання полотна з валом та забезпечує захист від несанкціонованого підйому решітки у закритому стані. Одностінний профіль AER56 перешкоджає попаданню сміття за ґрати при встановленні в нижній частині полотна і загалом підвищує стійкість конструкції ролетних грат.

Типи ролетних профілів

AEG56 Профіль гратковий	AER56 Профіль одностінний	AEG30/S Профіль підсилюючий	AEG56F Профіль фіксуючий

Кінцеві профілі. Асортимент кінцевих профілів дозволяє вибрати як економічний варіант (ES7), так і профілі з можливістю встановлення замка ригельного RL (ESR60 і ESR60R). Два варіанти виконання ригельних профілів дозволяють встановити ригельний замок як зовні, так і всередині приміщення в залежності від виду монтажу та переваг замовника.

Типи кінцевих профілів

ESR60(I)	ESR60R(I)	ES7(I)	IS9 Вставка Застосовується з профілями ESR60, ESR60R, ES7

Напрямні шини. Alutech пропонує кілька варіантів напрямних шин для ролетних грат серії AEG56:

Стандартні шини (GR70x26, GRM65x26, GRM66x27E/IE/BE, GR75x27E/IE/BE) — застосовуються для стандартних конструкцій ролетних ґрат з пред'явленням базових вимог;
Посилені шини (GR75x27/S) — мають велику товщину стінок і використовуються в конструкціях ролетних ґрат для підвищення протизламного захисту об'єктів.

Типи напрямних шин

GR70×26 Для кришок бічних SF250a, SF300a SF360/S. Застосовується спільно зі вставками IS3, IS10	GRM65×26 Для кришок бічних SF137a...205a, SF250/Sa, SF20/137...205, SF-R/137...205, SF-QR/150...205. Застосовується спільно зі вставками IS3, IS10	GRM66×27E (IE, BE) Для кришок бічних SF137a...205a, SF250/Sa, SF20/137...205, SF-R/137...205, SF-QR/150...205.	GR75×27E (IE, BE) Для кришок бічних SF250a, SF300a, SF360/S.

Шина GR75×27/S Усиленная Для кришок бічних SF250a, SF300a, SF360/S. Застосовується спільно зі вставками IS3, IS10.

Алюмінієві ролформінгові короби

Короби захисні 45°, серія SB45 ролформінгові SB45/165 А=165 (мм); SB45/180 А=180 (мм); SB45/205 А=205 (мм); SB45/230 А=230 (мм); SB45/250 А=250 (мм); SB45/300 А=300 (мм).	Короби захисні 20°, серія SB20 ролформінгові SB20/165 А=165 (мм); SB20/180 А=180 (мм); SB20/205 А=205 (мм).	Захисний короб круглий, серія SB-R Типорозміри: SB-R/165 А=168 (мм), B=183 (мм); SB-R/180 А=184 (мм), B=197 (мм); SB-R/205 А=209 (мм), B=214 (мм).	Захисний короб напівкруглий, серія SB-QR Типорозміри: SB-QR/165 А=165 (мм), В=165 (мм); SB-QR/180 А=180 (мм), В=180 (мм); SB-QR/205 А=205 (мм), В=205 (мм).

Алюмінієві екструдовані короби

Короба захисні круглі, серія SB-P/RE екструдовані SB-P/RE/165 А=168 (мм), В=183 (мм); SB-P/RE/180 А=184 (мм), В=197 (мм); SB-P/RE/205 А=209 (мм), В=214 (мм).	Короби захисні напівкруглі, серія SB-P/QRE екструдовані SB-P/QRE/180 А=180 (мм); SB-P/QRE/205 А=205 (мм).

Бічні кришки, каретки

Кришки бічні 45° SF165a А=165 (мм); SF180a А=180 (мм); SF250a А=205 (мм); SF230/S А=230 (мм); SF250/Sa А=250 (мм).	Кришки бічні 45° SF250а А=250 (мм); SF300а А=300 (мм).	Сталеві бічні кришки SF360	Кришки бічні 20° SF20/165 A=165 (мм); SF20/180 А=180 (мм); SF20/205 А=205 (мм).

Кришки бічні круглі SF-R/165 A=168 (мм), В=183 (мм); SF-R/180 А=184 (мм), В=197 (мм); SF-R/205 А=209 (мм), В=214 (мм).	Кришки бічні напівкруглі SF-QR/165 А=165 (мм); SF-QR/180 А=180 (мм); SF-QR/205 А=205 (мм).

Алюмінієві екструдовані короби

Каретки RC205, RC250/S Застосовуються з бічними кришками SF205a, SF250/Sa RC205 B=189 (мм), Н=189 (мм); RC250/S B=227 (мм), Н=230 (мм).	Каретки RC250, RC300 Застосовуються з бічними кришками SF250a, SF300a RC250 В=197 (мм), Н=222 (мм); RC300 В=221 (мм), Н=273 (мм).

Октогональні вали

RT60×0,6	RT60×0,8	RT70×1,2	RT102×2,5

Системи ручного керування

Воротковий привід (до 35 кг)	Вороток Н150	Кордовий привід для внутрішнього монтажу (до 80 кг)	Кордовий привід для зовнішнього монтажу (до 80 кг)

Автоматичне керування:

Електроприводи із вбудованим радіокеруванням, із системою розпізнавання перешкод, системою ручного аварійного підйому для керування воротами при відключенні електроенергії;
Елементи управління — від простих настінних вимикачів до інтелектуальних систем управління: програмованих таймерів, датчиків світла та тепла, вітру та дощу.

Ролетні грати серії AEG84 рекомендується встановлювати на великих отворах. Максимальний розмір ролетних грат: ширина — 5,5 (м), площа — 16,5 (м²); із підсилюючим профілем: ширина — 7,0 (м), площа — 21 (м²).

Варіанти монтажу.

Ролетні грати серії AEG84 можуть монтуватися як із захисним коробом, так і без короба — на консолях.

Типи монтажу

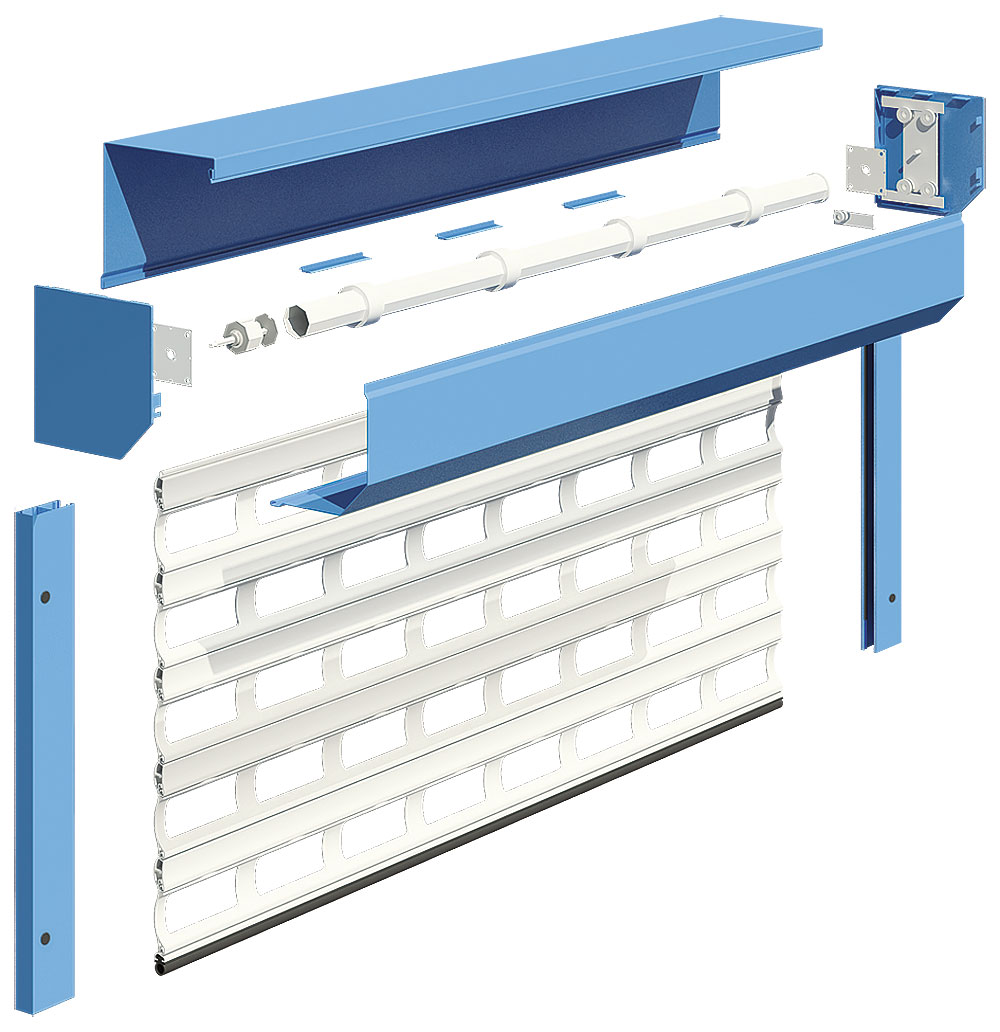

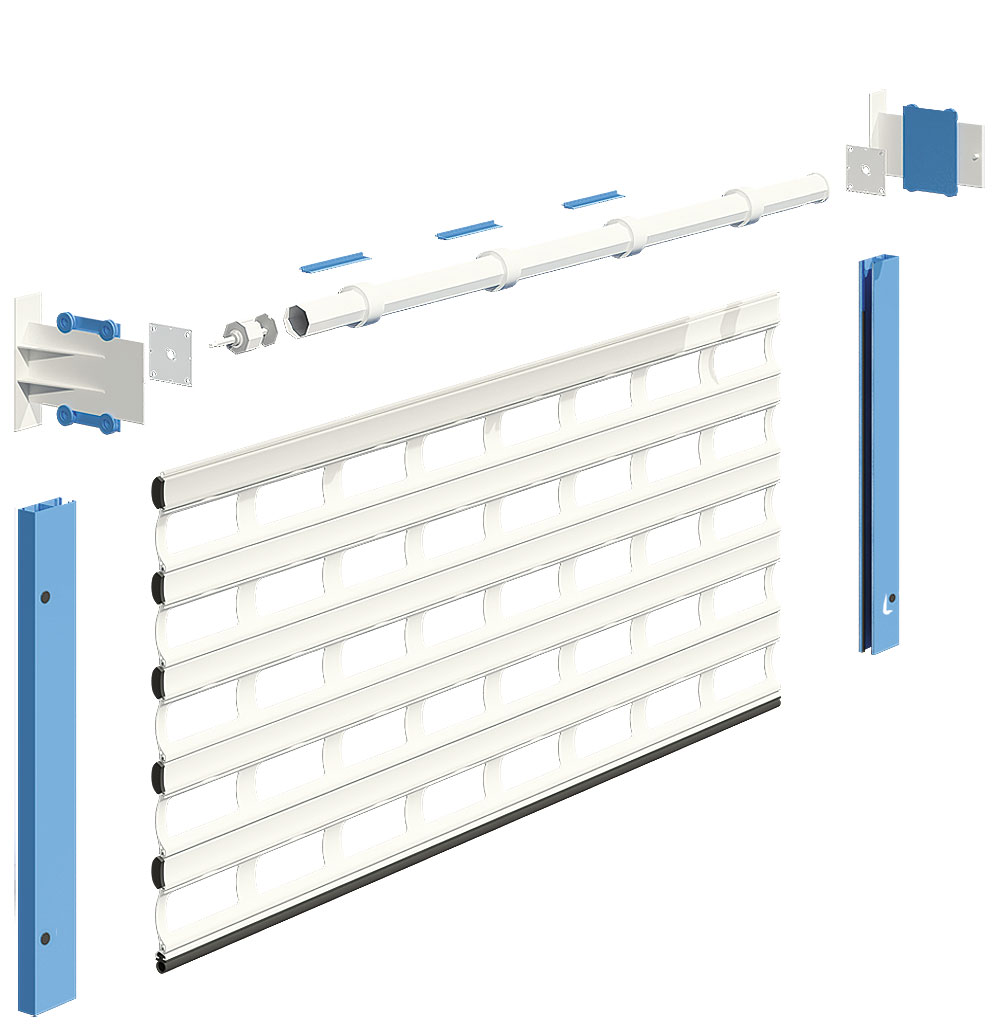

Монтаж із захисним коробом	Безкоробний монтаж на консолях

Монтаж із зовнішнім коробом

Накладний монтаж зовнішній	Накладний монтаж внутрішній	Вбудований зовнішній монтаж

Вбудований мотаж коробом усередину	Комбінований монтаж коробом назовні	Комбінований монтаж коробом всередину

Ролетні профілі. Широка лінійка профілів для ролетних решіток — граткових, одностінних і двостінних підсилювальних — дозволяє підібрати різні комбінації профілів з урахуванням переваг замовника та розмірів отвору. Спільне застосування з гратовими профілями AEG84 двостінних фіксуючих профілів AEG45/S забезпечує підвищену міцність і додаткову стабільність полотна решітки, що дозволяє встановити решітку на ширші прорізи. Фіксуючий профіль AEG84F призначений для з'єднання полотна з валом та забезпечує захист від несанкціонованого підйому решітки у закритому стані. Одностінний профіль AER84 при встановленні в нижній частині полотна перешкоджає попаданню сміття за ґрати та в цілому підвищує стійкість конструкції.

Типи ролетних профілів

AEG84 Профіль гратковий	AER84 Профіль одностінний	AEG45/S Профіль підсилюючий	AEG84F Профіль фіксуючий

Кінцевий профіль. Для ролетних решіток AEG84 Alutech пропонує один кінцевий профіль ESU88(I).

Типи кінцевих профілів

ESU88(I)	IS9 Вставка Застосовується спільно з кінцевим профілем ESU88

Напрямні шини. Для ролетних ґрат Alutech пропонує 4 типорозміри шин: GR70x34E(IE/BE), GR90x34E(IE/BE), GR90x33(I), GR100x35IE. Шина GR70x34E(IE/BE) може поставлятися як із закатаними вставками, так і закатаними вставками-щітками. Шини GR90х34E(IE/BE) та GR100x35IE поряд з пазами під установку вставок мають додаткові пази під вставки-щітки. Шина GR90x33(I) є економічним рішенням для комплектації ролетних грат, що поставляється із закатаними вставками. Шини застосовуються з профілями AEG84, AER84, AEG45/S та кришками бічними SF250a, SF300a, SF360, SF360/C, SF405/C.

Типи напрямних шин

GR90×33(I)	GR70×34E(IE)	GR90×34E(BE)	GR100×35IE

Типи захисних коробів

Захисний короб 45°, серія SB45 Типорозміри: SB45/250 А=250 (мм); SB45/300 А=300 (мм).	Захисний короб 45°, серія SB45 Типорозміри: SB45/360 A=360 (мм); SB45/405 А=405 (мм).

Бічні кришки, каретки, консолі. Рухливі каретки призначені для встановлення в бічні кришки SF250а та SF300а та забезпечують плавний заклад полотна ролетних решіток у напрямні шини. Максимально допустима маса ролетного полотна — 120 (кг). Сталеві бічні кришки SF360/S застосовуються для монтажу ролетних грат разом із захисним коробом SB45/360. Консоль BRC використовується для безкоробного типу монтажу ролетних ґрат. Основна конструктивна особливість цих продуктів – застосування універсальних рухомих опорних кареток для встановлення валу. Конструкція каретки з опорою на чотири підшипникові ролики забезпечує плавне і безпечне переміщення по напрямних шинах і дозволяє знизити навантаження, що згинають, на елементи підвісу, що істотно збільшує термін експлуатації ролетних решіток. Максимальна допустима маса ролетного полотна — 200 (кг).

Типи кришок, кареток, консолей

Бічні кришки 45°, алюмінієві Типорозміри: SF250a A=250 (мм); SF300a A=300 (мм).	Каретки рухомі серії RC RC250/RC300	Сталеві бічні кришки SF360	Сталеві бічні кришки SF360/S

Косоль BRC

Типи октогональних валів

RT70×1,2	RT102×2,5	RT108×3,6

Системи ручного керування

Воротковий привід (до 35 кг)	Вороток Н150	Кордовий привід для внутрішнього монтажу (до 80 кг)	Кордовий привід для зовнішнього монтажу (до 80 кг)

Автоматичне керування:

Електроприводи із вбудованим радіокеруванням, із системою розпізнавання перешкод, системою ручного аварійного підйому для керування воротами при відключенні електроенергії;
Елементи управління — від простих настінних вимикачів до інтелектуальних систем управління: програмованих таймерів, датчиків світла та тепла, вітру та дощу.

Колірна гама

Білий (RAL 9016)	Коричневий (RAL 8014)	Сірий (RAL 7038)	Бежевий (RAL 1019)

Небесно-синій (RAL 5015)	Червоний рубін (3004)	Сріблястий металік (RAL 9006)	Чорний (RAL 9011)

Молочний (RAL 9016)	Антрацит (RAL 7016)	Світло-бежевий (RAL 1013)	Зелена ялина (RAL 6009)

Лазурно синій (RAL 5005)	Жовтий (RAL 1007)	Кремовий (RAL 9001)	Темно-коричневий (RAL 8019)

Слонова кістка (RAL 1015)	Темно-бежевий	Зелений мох (RAL 6005)	Темно-синій (RAL 5011)

Бронза	Перлинно-білий (RAL 9010)	Світло-сірий (RAL 7047)	Блідо-зелений (RAL 6011)

Пастельно-блакитний (RAL 5024)	Білий (RAL 9003)	Сірий кварц (7039)

Кольори, що імітують текстуру деревини.

Темний дуб	Золотий дуб

Вишня
