Роллетные ворота Alutech

Под заказ

Роллетные ворота Alutech предназначены для установки на проемы в торговых центрах, производственных и складских помещениях, а также гаражах.

Благодаря компактной конструкции роллетные ворота идеально подходят для проемов, где вверху расположены инженерные коммуникации (водопровод, электропроводка и др.). Монтаж рольворот возможен как на проем, так и в проем снаружи или внутри помещений. Максимальные размеры проема для установки роллетных ворот: ширина — более 7 (м), площадь — более 21 (м2).

Роллетные ворота состоят из алюминиевых профилей, которые сворачиваются в защитный короб, расположенный в верхней части ворот. Alutech предлагает профили роликовой прокатки с мягким и твердым пенным наполнителем в 16 цветах, а также экструдированные профили — вентиляционные и смотровые — в 12 цветах. Профили роликовой прокатки в отличие от профилей для оконных роллет изготавливаются из более толстой алюминиевой ленты. Высота кроющей поверхности всех профилей для рольворот — 77 (мм), толщина — 19 (мм).

Основной материал для изготовления роллетных ворот — алюминий — обеспечивает высокую устойчивость конструкции к коррозии, воздействию атмосферных осадков, перепадам температур, гарантирует прочность, надежность и экологическую чистоту.

Основные достоинства роллетных ворот:

  • По сравнению с распашными воротами рольворота, работающие в вертикальной плоскости, идеально подходят для объектов, где подъезд к гаражу занимает небольшую территорию либо въезд происходит с тротуара;
  • Удобство монтажа в гаражах с низким потолком;
  • Дополнительный воздухообмен благодаря использованию вентиляционных профилей;
  • Частичный обзор и освещенность помещения обеспечивается использованием смотровых профилей со специальной прозрачной вставкой из поликарбоната;
  • Сохранение единого стиля и цвета в доме с различными проемами при помощи установки на малых проемах роллет из профилей роликовой прокатки AR/37…AR/55 и на больших — серии AG/77;
  • Дополнительная устойчивость полотна роллетных ворот к ветровым нагрузкам за счет применения концевого захвата, что позволяет устанавливать рольворота на проемы большей ширины;
  • Ворота с автоматическим управлением могут быть оснащены электроприводом с системой аварийного ручного подъема. В случае отключения электроэнергии ворота можно открыть ручным воротковым приводом;
  • Широкий выбор цветовых решений — 16 цветов — позволяет создать разнообразные варианты сочетаний ворот с фасадом здания. Специальная программа подбора цветов поможет увидеть сочетание роллетных ворот с различными фасадами в широкой цветовой гамме.

Профили и комплектующие для роллетных ворот. Компания Alutech производит широкий ассортимент профилей и комплектующих для роллетных ворот — роллформинговые и экструдированные роллетные профили, концевые профили, направляющие шины, защитные короба, боковые крышки, октогональные валы, подвижные каретки, консоли.

Варианты монтажа. Роллетные ворота могут монтироваться как с защитным коробом, так и без короба — на консолях. Основное преимущество роллетных ворот на консолях или с боковыми крышками с каретками — плавное и безопасное перемещение по направляющим шинам, снижение изгибающих нагрузок на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот. Бескоробной монтаж подходит только для внутренней установки — в помещении.

Типы монтажа

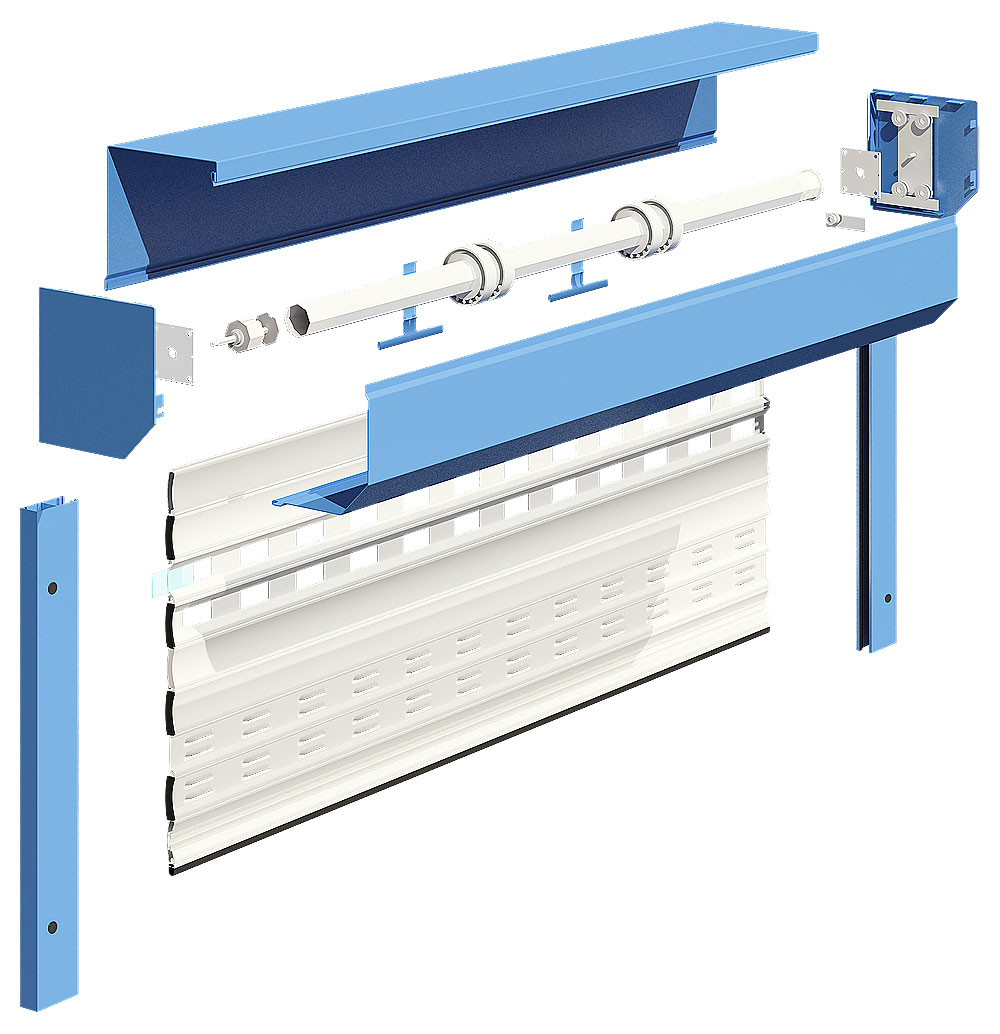

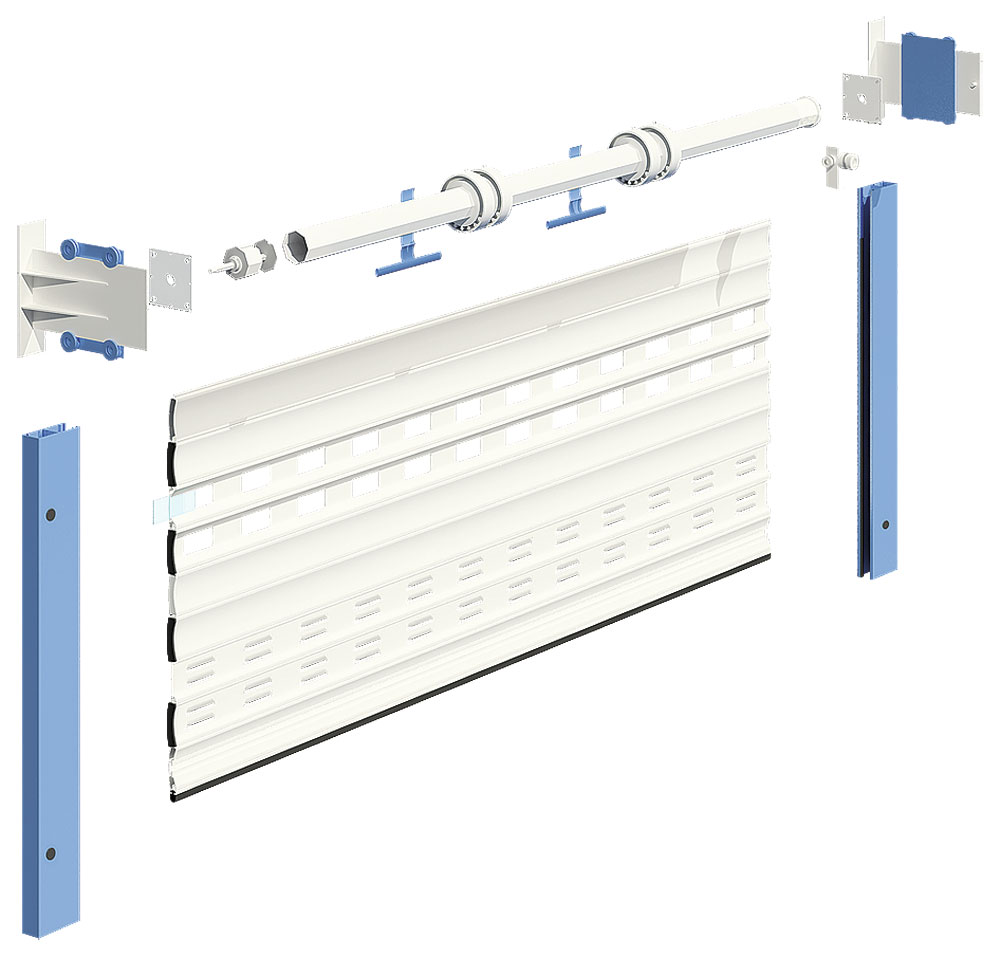

Монтаж с защитным коробомБезкоробной монтаж на консолях
Виды монтажа
Накладной монтаж наружныйНакладной монтаж внутреннийВстроенный монтаж коробом наружуВстроенный монтаж коробом внутрь

Комбинированный монтаж коробом наружуКомбинированный монтаж коробом внутрь

Роллетные профили. Полотно роллетных ворот состоит из алюминиевых профилей роликовой прокатки и экструдированных. Профили роликовой прокатки. Профили изготовлены из высококачественной алюминиевой ленты с двухслойным лакокрасочным покрытием, отличающимся высокой износоустойчивостью. Благодаря пенозаполнению профили обладают тепло и звукоизоляционными характеристиками.

Профили роликовой прокатки
AG/77
с мягким пенным наполнителем
Ветр. р-н 1а: В=6,0 (м), S=18,0 (м2);
Ветр. р-н 1: В=5,7 (м), S=17,0 (м2);
Ветр.
р-н 2: В=4,8 (м), S=14,5 (м2);
Ветр. р-н 3: В=4,6 (м), S=13,8 (м2).
AG/77Н
с твердым пенным наполнителем
Ветр. р-н 1а: В=6,0 (м), S=18,0 (м2);
Ветр. р-н 1: В=6,0 (м), S=18,0 (м2);
Ветр. р-н 2: В=5,2 (м), S=15,5 (м2);
Ветр. р-н 3: В=4,8 (м), S=14,3 (м2).

Роллетные профили экструдированные. Экструдированные профили для роллетных ворот производятся из алюминиевых слитков по технологии выдавливания через фильеры матрицы и дальнейшей технологии штамповки. Смотровые профили обеспечивают попадание дневного света в помещение, вентиляционные — дополнительный воздухообмен в помещении. Смотровые профили применяются с прозрачными поликарбонатными вставками PI/77.

Профили экструдированные
EV/77
Смотровой профиль
EA/77
Вентиляционный профиль

Концевой профиль. Широкий ассортимент концевых профилей позволяет выбрать как экономичный вариант (ES/77), так и профили с возможностью установки ригельного замка RL/77 и концевого захвата SH/77 (ESR/77 и ESR/77R). Два варианта исполнения ригельных профилей позволяют установить ригельный замок как снаружи, так и внутри помещения в зависимости от вида монтажа и предпочтений заказчика.

Типы концевых профилей
ES/77(I)ESU/77(I)ESR/77ESR/77R

Вставка IS1/77
Применяется совместно с концевыми
профилями ES/77 и ESU/77


Направляющие шины. Для роллетных ворот Alutech предлагает 4 типоразмера шин: GR70x34E(IE/BE), GR90x34E(IE/BE), GR90x33(I), GR100x35IE. Шина GR70x34E(IE/BE) может поставляться как с закатанными вставками, так и закатанными вставками-щетками. Шина GR90х34E(IE/BE) наряду с пазами под установку вставок  имеет дополнительный паз под вставку-щетку. Шина GR90x33(I) является экономичным решением для комплектации роллетных ворот, поставляется с закатанными вставками. Усиленная шина GR100x35IE с ветровыми захватами обеспечивает устойчивость роллеты к повышенным ветровым нагрузкам. Шины применяются с профилями AG/77, AG/77H, EV/77W, EA/77, AEG84, AER84, AEG45/S и крышками боковыми SF250a, SF300a, SF360, SF360/C, SF405/C. Для обеспечения повышенной ветровой устойчивости дополнительно с шинами GR100x35IE, GR70x34E(IE/BE), GR90x34E(IE/BE) возможно использование боковых замков SP/77-MSW, SP/77-MSM. Замки устанавливаются в профиль AG/77.

Типы направляющих шин
GR90×33(I)GR70×34E(IE)GR90×34E(BE)GR100×35IE

Боковой замок SP77-MSW

Защитные короба. Alutech производит широкий ассортимент защитных коробов. Для роллетных ворот предлагаются 45-градусные роллформинговые короба различных типоразмеров — от 250 до 405 (мм).

Типы защитных коробов
Типоразмеры:
SB45/250 A=250 (мм);
SB45/300 А=300 (мм).
Типоразмеры:
SB45/360 A=360 (мм);
SB45/405 А=405 (мм).

Боковые крышки, каретки, консоли. Подвижные каретки предназначены для установки в боковые крышки SF250а и SF300а и обеспечивают плавное заведение полотна роллетных ворот в направляющие шины. Максимально допустимая масса роллетного полотна в роллетных воротах с RC — 120 (кг). Стальные боковые крышки SF360/S применяются для монтажа роллетных ворот совместно с коробом защитным SB45/360. Консоль BRC используется для бескоробного типа монтажа роллетных ворот. Основная конструктивная особенность данных продуктов заключается в применении универсальных подвижных опорных кареток для установки вала. Конструкция каретки с опорой на четыре подшипниковых ролика обеспечивает плавное и безопасное перемещение по направляющим шинам и позволяет снизить изгибающие нагрузки на элементы подвеса, что существенно увеличивает срок эксплуатации роллетных ворот. Максимальная допустимая масса роллетного полотна в воротах с SF360/S и BRC — 200 (кг).

Типы боковых крышек, кареток, консолей
Боковые крышки 45°, алюминиевые
Типоразмеры:
SF250a A=250 (мм);
SF300a A=300 (мм).
RC250/RC300
Каретки подвижные серии RC
Стальные боковые крышки SF360Стальные боковые крышки SF360/S

Консоль BRC

Октогональные валы. Октогональные валы производятся из высококачественной гальванизированной стали. Валы 70 и 102 (мм) имеют перфорационные отверстия для тяговых пружин.

Типы октогональных валов
RT70×1,2RT102×2,5RT108×3,6

Аксессуары для октогональных валов. Для обеспечения повышенной устойчивости полотна к истиранию, а также боле компактной намотки на вал рекомендуется вместе с валом RT70x1,2 использовать в качестве элементов подвеса дистанционные кольца RDS70/77 и аксессуары к ним: тяговые пружины SS190RDS или профиль фиксирующий AEG77F.

Виды аксессуаров
Кольцо дистанционное RDS70/77Пружина тяговая SS190RDSПрофиль фиксирующий AEG77F

Концевой захват. Концевой захват SH/77 обеспечивает дополнительную устойчивость роллетного полотна к ветровым нагрузкам, благодаря чему препятствует выдуванию роллетного полотна из направляющих шин и позволяет устанавливать роллетные ворота на проемы большей ширины. В состав комплекта захвата SH/77 входят: крюк, фиксатор, закладная пластина, винты для крепления. Фиксатор устанавливается в направляющую шину GR90x35 или GR90x34E(BE). Крюк при помощи закладной пластины и двух винтов крепится в паз ригельного профиля ESR/77 или ESR/77R.

Концевой захват
SH/77

Система управления. Широкий ассортимент приводов и аксессуаров для управления роллетными воротами позволяет выбрать оптимальный вариант управления: как классический ручной привод, так и более комфортное и современное решение — многофункциональные электроприводы с интеллектуальными системами управления.

Системы ручного управления
Воротковый привод (до 35 кг)Вороток Н150Кордовый привод для встроенного
монтажа (до 80 кг)
Кордовый привод для наружного
монтажа (до 80 кг)

Автоматическое управление:

  • Электроприводы со встроенным радиоуправлением, с системой распознавания препятствий, системой ручного аварийного подъема для управления воротами при отключении электроэнергии;
  • Элементы управления — от простых настенных выключателей до интеллектуальных систем управления: программируемых таймеров, датчиков света и тепла, ветра и дождя.
Цветовая гамма
Белый (RAL 9016)Коричневый (RAL 8014)Серый (RAL 7038)Бежевый (RAL 1019)
Небесно-синий (RAL 5015)Красный рубин (3004)Серебристый металлик
(RAL 9006)
Черный (RAL 9011)
Молочный (RAL 9016)Антрацит (RAL 7016)Светло-бежевый (RAL 1013)Зеленая ель (RAL 6009)
Лазурно синий (RAL 5005)Желтый (RAL 1007)Кремовый (RAL 9001)Темно-коричневый (RAL 8019)
Слоновая кость (RAL 1015)Темно-бежевыйЗеленый мох (RAL 6005)Темно-синий (RAL 5011)
БронзаЖемчужно-белый (RAL 9010)Свело-серый (RAL 7047)Бледно-зеленый (RAL 6011)

Пастельно-голубой (RAL 5024)Белый (RAL 9003)Серый кварц (7039)
Цвета имитирующие текстуру древесины
Темный дубЗолотой дуб

Вишня
