Рольставни из пенонаполненных профилей

Под заказ

Рольставни из пенонаполненных профилей предназначены для установки на оконные проемы среднего размера (шириной до 5000 (мм) и высотой до 4000 (мм)).

Их полотно собирается из алюминиевых профилей с мягким или твердым пенным наполнителем. Короб рольставней из пенонаполненных профилей изготавливается прямоугольной формы. Небольшой вес таких рольставней позволяет использовать их с ручными приводами.

Рольставни из пенонаполненных профилей окрашиваются в стандартные цвета согласно международной RAL-карте.



Рекомендуемые размеры рольставней:

  • Ширина — от 500 до 5000 (мм);
  • Высота — от 500 до 4000 (мм).

Типы профилей:

  • С мягким пенным наполнителем неперфорированные — RH45M, RH58M, RH39, RH45N, RH77;
  • С твердым пенным наполнителем неперфорированные — RHT45M, RHT58M, RHТ77.

Базовая комплектация:

  • Полотно рольставней из профилей с мягким или твердым пенным наполнителем;
  • Направляющие (тип направляющих зависит от количества профилей);
  • Защитный короб (тип короба зависит от количества профилей);
  • Привод на выбор (ленточный, шнуровой, кордовый, воротковый, пружинно-инерционный механизм или электропривод);
  • Элементы управления приводом (на выбор).

Дополнительная комплектация:

  • Блоки группового управления;
  • Блоки дистанционного управления;
  • Пульт ДУ;
  • Замок;
  • Устройство аварийного открывания;
  • Автоматический гребенчатый замок.
Технические характеристики
ПрофильRH45MRHT45MRH58MRHT58M
МатериалАлюминий
Стандартные цветаБелый, коричневый, серый, бежевый, зеленый, синий, бордовый, серебристыйБелый, коричневый, серый, бежевый, серебристый
Вес 1 погонного метра, (кг)0,0950,130,1190,193
Вес 1 м2, (кг)2,112,642,53,33
Плотность пены, (кг/м3)7018070180
Кол-во профилей на 1 м высоты полотна, (шт.)22,2217,24
Максимальная ширина полотна, (м)2,833,54
Максимальная площадь полотна, (м2)781012
Длина поставки, (м)6
Норма поставки, (м)240144
Технические характеристики
ПрофильRH39RH45NRH77RHТ77
МатериалАлюминий
Стандартные цветаБелый, коричневый, серый, бежевый, серебристыйБелый, коричневый, серый, бежевый, зеленый, синий, бордовый, серебристыйБелый, коричневый, серый, бежевый, серебристый
Вес 1 погонного метра, (кг)0,0790,0950,350,52
Вес 1 м2, (кг)2,114,556,81
Плотность пены, (кг/м3)70180
Кол-во профилей на 1 м высоты полотна, (шт.)25,6022,2213
Максимальная ширина полотна, (м)2,52,856
Максимальная площадь полотна, (м2)713,516
Длина поставки, (м)67
Норма поставки, (м)24084
Виды монтажа

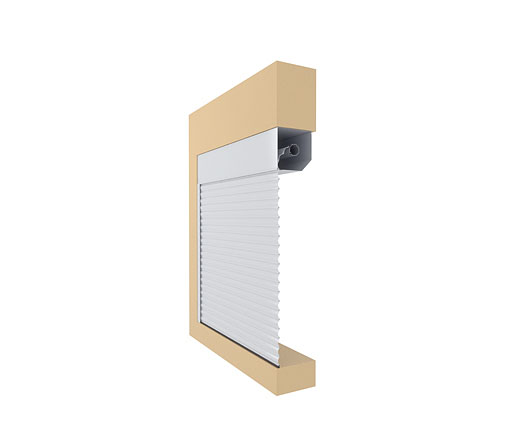

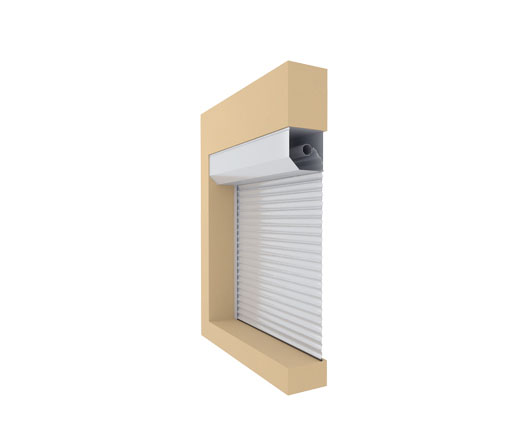

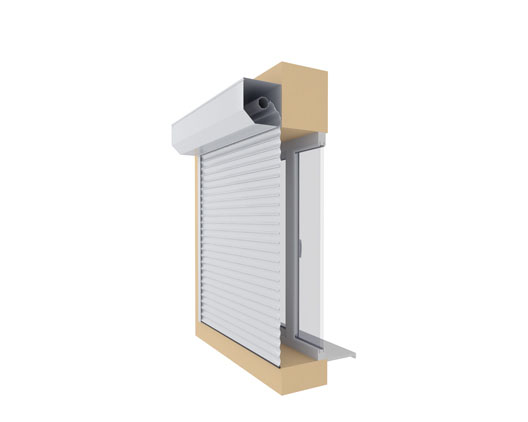

Накладной монтаж, короб наружуВстроенный монтаж, короб внутрьВстроенный монтаж, короб наружу

Конструкция. Рольставни представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

Пенонаполненные профили, из которых собирается полотно роллет, изготавливаются шириной 39, 45, 58 и 77 (мм). Они состоят из алюминиевой ленты и наполнителя — пенополиуретана. Для обеспечения светопропускания при закрытых роллетах, профили могут быть выполнены с перфорацией на месте перехода кроющей части профиля в замковую. Управление рольставнями может осуществляться ленточным, шнуровым, кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

Типы конструкции

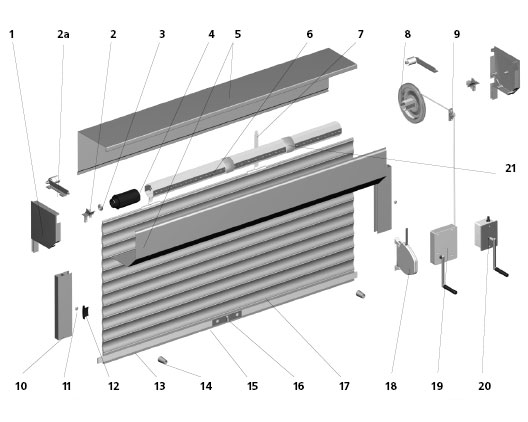

Рольставни с ленточным, шнуровым и кордовым приводами:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная (регулируемая);
5. Короб защитный;
6. Вал октагональный;
7. Пружина тяговая;
8. Шкив;
9. Направляющая для шнура (ленты);
10. Направляющий профиль;
11. Заглушка;
12. Замок боковой;
13. Полоса запорная;
14. Стопор;
15. Профиль концевой;
16. Замок ригельный;
17. Профиль (полотно);
18. Привод ленточный (шнуровой) инерционный;
19. Привод шнуровой редукторный;
20. Привод кордовый;
21. Кольцо дистанционное.

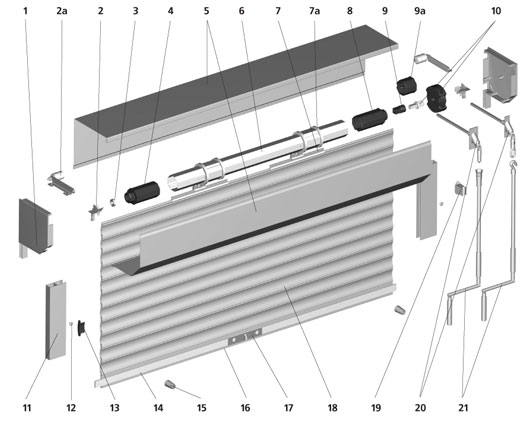

Рольставни с воротковым приводом:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная (регулируемая);
5. Короб защитный;
6. Вал октагональный;
7. Замок автоматический;
7а. Кольцо ригельное;
8. Капсула универсальная;
9. Вставка;
9а. Капсула;
10. Редуктор с адаптером;
11. Направляющий профиль;
12. Заглушка;
13. Замок боковой;
14. Полоса запорная;
15. Стопор;
16. Профиль концевой;
17. Замок ригельный;
18. Профиль (полотно);
19. Клипса;
20. Кардан;
21. Вороток.

Рольставни с пружинно-инерционным механизмом:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная (регулируемая);
5. Короб защитный;
6. Вал октагональный;
7. Пружина тяговая;
8. Пружинно-инерционный механизм;
9. Пластина крепления;
10. Направляющий профиль;
11. Заглушка;
12. Замок боковой;
13. Полоса запорная;
14. Профиль концевой;
15. Замок ригельный;
16. Профиль (полотно);
17. Стопор;
18. Кольцо дистанционное.

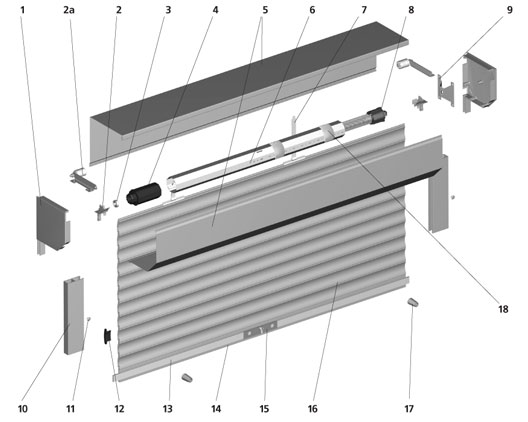

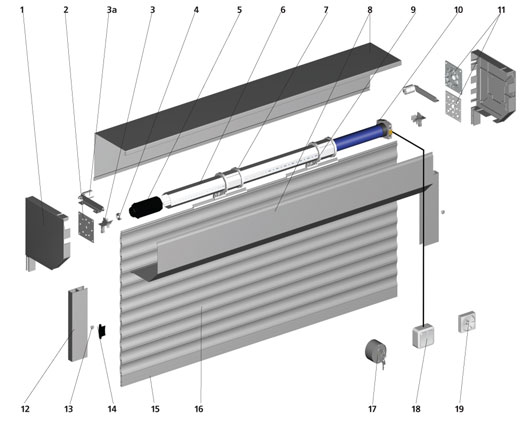

Рольставни с электроприводом:

1. Крышка боковая;
2. Суппорт подшипника;
3. Направляющее устройство;
3а. Ролик направляющий;
4. Подшипник;
5. Капсула универсальная;
6. Вал октагональный;
7. Кольцо ригельное;
8. Короб защитный;
9. Замок автоматический;
10. Электропривод внутривальный;
11. Крепление универсальное;
12. Направляющий профиль;
13. Заглушка;
14. Замок боковой;
15. Профиль концевой;
16. Профиль (полотно);
17. Выключатель с ключом;
18. Выключатель клавишный;
19. Выключатель поворотный.

Дизайн. Рольставни из пенонаполненных профилей окрашиваются в стандартные цвета согласно международной RAL-карте. Их конструкция может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольставни в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Варианты профилей
Пенозаполненный профиль белый (RAL 9003)Пенозаполненный профиль серый (RAL 7038)Пенозаполненный профиль серебристый (RAL 9006)Пенозаполненный профиль бежевый (RAL 1015)

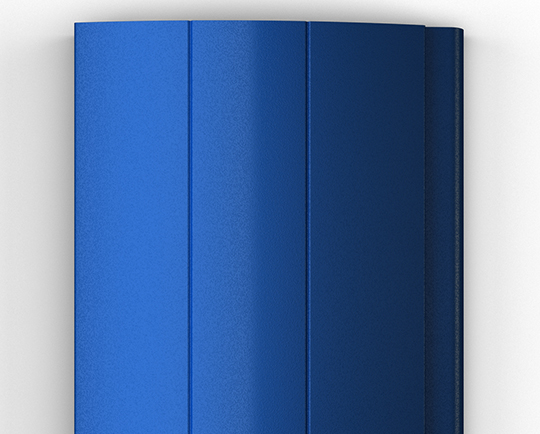

Пенозаполненный профиль коричневый (RAL 8014)Пенозаполненный профиль бордовый (RAL 3005)Пенозаполненный профиль зеленый (RAL 6005)Пенозаполненный профиль синий (RAL 5005)
