Рольворота DoorHan

Под заказ

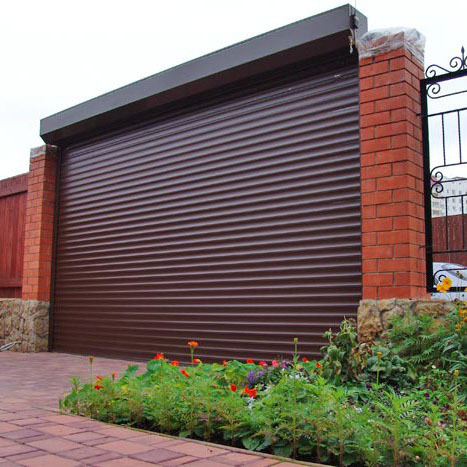

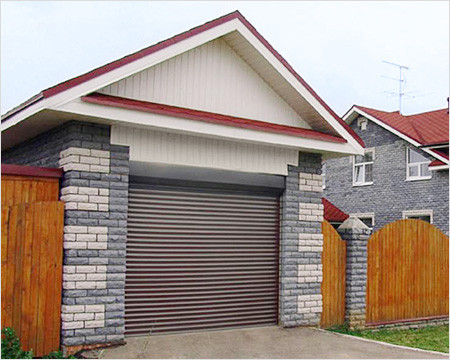

Рольворота DoorHan могут использоваться как в бытовых, так и промышленных целях, устанавливаются в заборные секции, а также во внутренние и внешние проемы помещений.

Рольворота изготавливаются из алюминиевых профилей различного типа — пенозаполненных шириной 77 (мм) с твердым или мягким пенным наполнителем (пенополиуретаном) и усиленных экструдированных шириной 84 (мм), которые могут быть выполнены с окошками. Рольворота монтируются как накладным, так и встроенным способом монтажа. Они управляются на выбор ручными и электрическими приводами.

Автоматизированные рольворота могут быть объединены в группы для совместного управления. Рольворота в зависимости от типа применяемых профилей могут быть окрашены не только в стандартные цвета, но и в любой другой согласно международной RAL-карте.

Рекомендуемые размеры рольворот:

  • Ширина — от 2000 до 6000 (мм);
  • Высота — от 1000 до 5000 (мм).

Типы профилей:

  • Смягким пенным наполнителем неперфорированный RH77;
  • С твердым пенным наполнителем неперфорированный RHT77;
  • Усиленные экструдированные RHE84 и RHE84M;
  • Усиленные одностенные экструдированные с окошками RHE84G и RHE84GM.

Базовая комплектация:

  • Полотно из профилей;
  • Направляющие (тип направляющих зависит от размера ламелей);
  • Защитный короб (размер короба зависит от количества ламелей);
  • Привод на выбор (электромеханический, кордовый, воротковый или пружинно-инерционный механизм);
  • Элементы управления приводом на выбор (выключатели).

Дополнительная комплектация:

  • Блоки группового управления;
  • Блоки дистанционного управления;
  • Пульт ДУ;
  • Замок;
  • Устройство аварийного открывания.
Технические характеристики
ПрофильRH77RHT77RHE84MRHE84RHE84GMRHE84G
МатериалАлюминий
Стандартные цвета-Белый, коричневый, серый, бежевый, серебристый
Вес 1 погонного метра, (кг)0,3500,50,770,8240,580,59
Вес 1 м2, (кг)4,556,59,1110,067,2
Плотность пены, (кг/м3)70245-
Кол-во профилей на 1 (м) высоты полотна1311,9
Максимальная ширина полотна, (м)5654,5
Максимальная площадь полотна, (м2)16211713,5

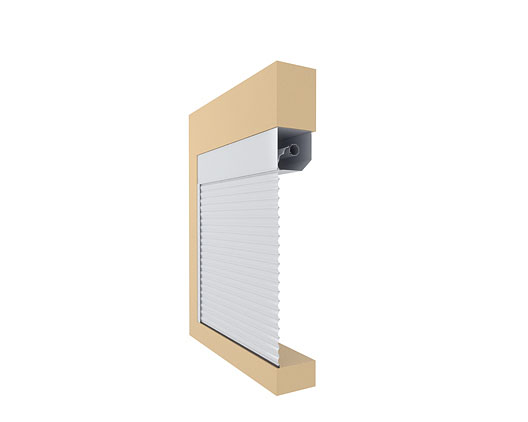

Виды монтажа

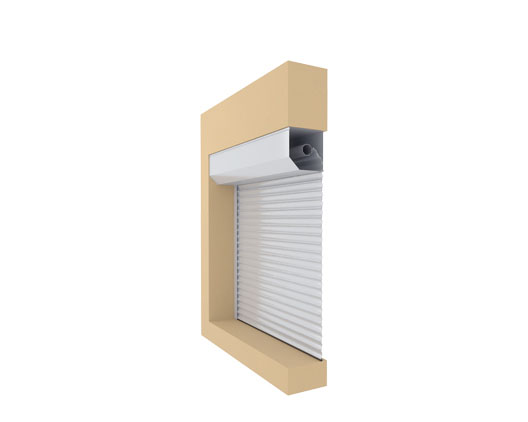

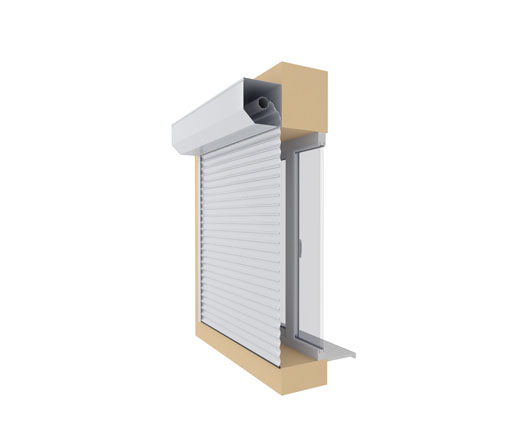

Накладной монтаж, короб наружуВстроенный монтаж, короб внутрьВстроенный монтаж, короб наружу

Конструкция. В целом, конструкция рольворот представляет собой гибкое полотно, состоящее из профилей; направляющие, по которым полотно движется вверх (закрепляются по краям проема); вал, на которое наматывается полотно; короб, в котором расположен вал (крепится над проемом или внутри него). От наличия притолоки и ее высоты зависят размер короба, ширина профилей и способ монтажа рольворот. Управление рольворотами может осуществляться кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

Типы конструкции

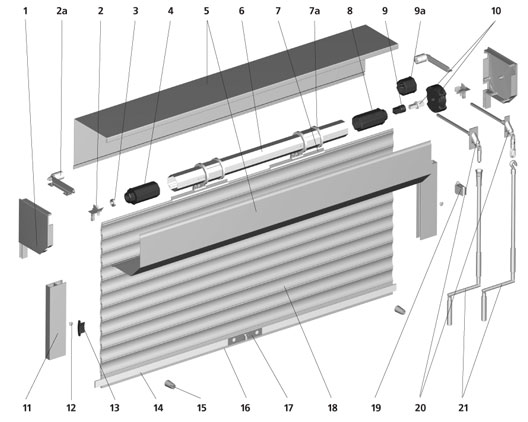

Рольворота с воротковым приводом:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная (регулируемая);
5. Короб защитный;
6. Вал октагональный;
7. Замок автоматический;
7а. Кольцо ригельное;
8. Капсула универсальная;
9. Вставка;
9а. Капсула;
10. Редуктор с адаптером;
11. Направляющий профиль;
12. Заглушка;
13. Замок боковой;
14. Полоса запорная;
15. Стопор;
16. Профиль концевой;
17. Замок ригельный;
18. Профиль (полотно);
19. Клипса;
20. Кардан;
21. Вороток.

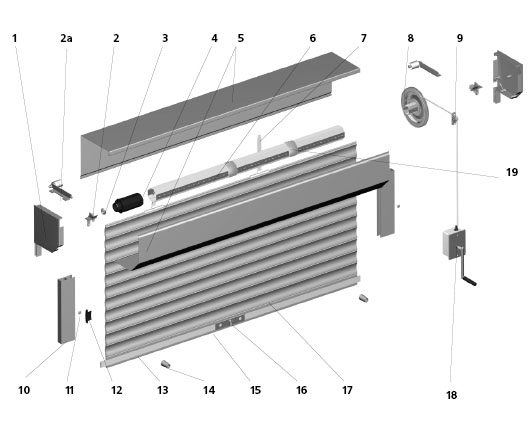

Рольворота с кордовым приводом:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная;
5. Короб защитный;
6. Вал октагональный;
7. Пружина тяговая;
8. Шкив;
9. Направляющая для корда;
10. Направляющий профиль;
11. Заглушка;
12. Замок боковой;
13. Полоса запорная;
14. Стопор;
15. Профиль концевой;
16. Замок ригельный;
17. Профиль (полотно);
18. Привод кордовый;
19. Кольцо дистанционное.

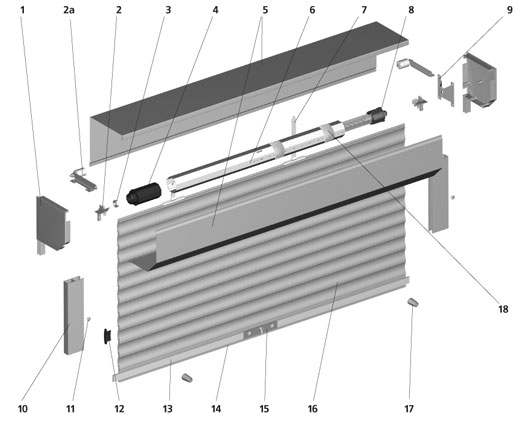

Рольворота с пружинно-инерционным механизмом:

1. Крышка боковая;
2. Направляющее устройство;
2а. Ролик направляющий;
3. Подшипник;
4. Капсула универсальная (регулируемая);
5. Короб защитный;
6. Вал октагональный;
7. Пружина тяговая;
8. Пружинно-инерционный механизм;
9. Пластина крепления;
10. Направляющий профиль;
11. Заглушка;
12. Замок боковой;
13. Полоса запорная;
14. Профиль концевой;
15. Замок ригельный;
16. Профиль (полотно);
17. Стопор;
18. Кольцо дистанционное.

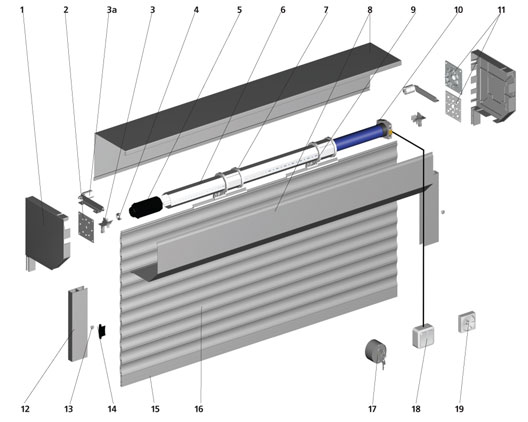

Рольворота с электроприводом:

1. Крышка боковая;
2. Суппорт подшипника;
3. Направляющее устройство;
3а. Ролик направляющий;
4. Подшипник;
5. Капсула универсальная;
6. Вал октагональный;
7. Кольцо ригельное;
8. Короб защитный;
9. Замок автоматический;
10. Электропривод внутривальный;
11. Крепление универсальное;
12. Направляющий профиль;
13. Заглушка;
14. Замок боковой;
15. Профиль концевой;
16. Профиль (полотно);
17. Выключатель с ключом;
18. Выключатель клавишный;
19. Выключатель поворотный.

Дизайн. Для изготовления рольворот DoorHan предлагает 3 вида профилей — пенозаполненные неперфорированные, экструдированные сплошные и экструдированные с окошками. Они окрашиваются в стандартные цвета согласно международной RAL-карте, а также в любой другой цвет по той же карте. Конструкция рольворот может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольворота в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Варианты профилей

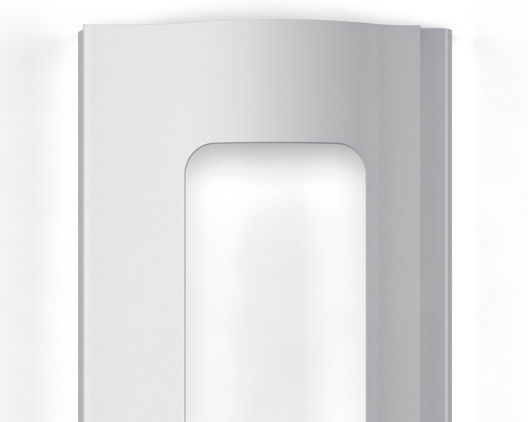

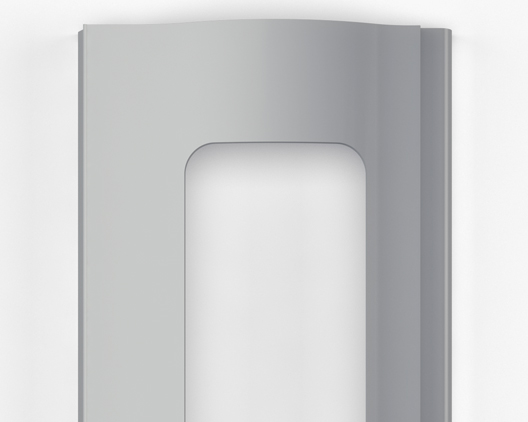

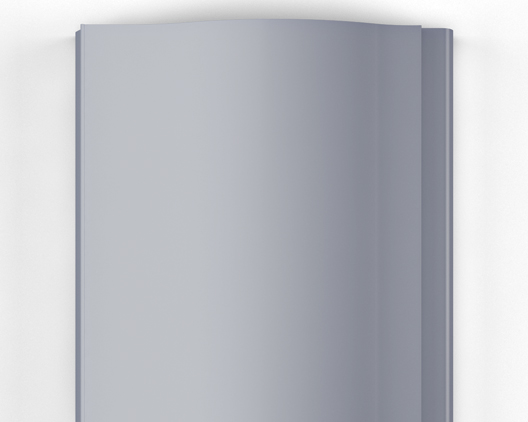

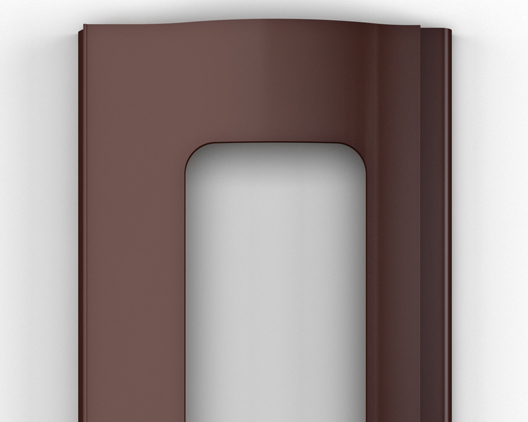

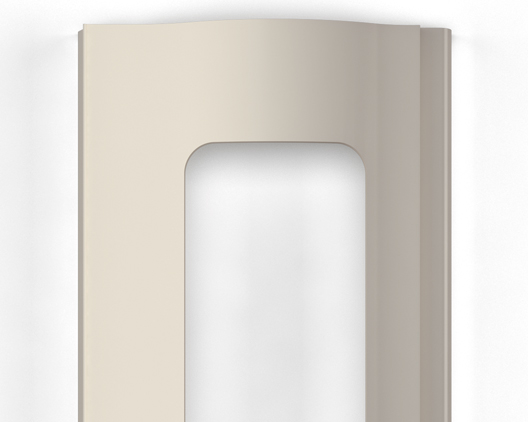

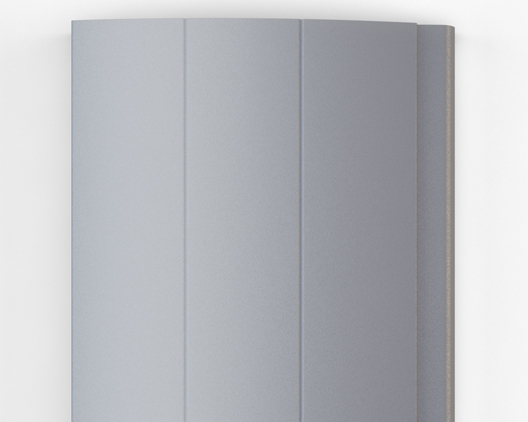

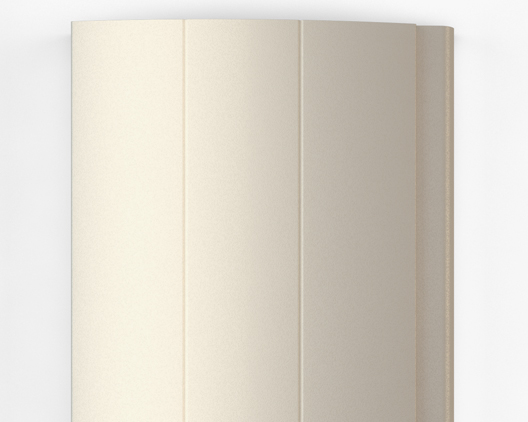

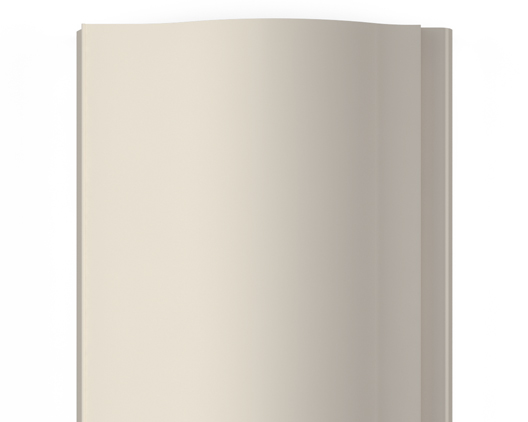

Экструдированный профиль с окошками белый (RAL 9003)Экструдированный профиль с окошками серый (RAL 7038)Экструдированный профиль с окошками серебристый (RAL 9006)Экструдированный профиль с окошками бежевый (RAL 1015)

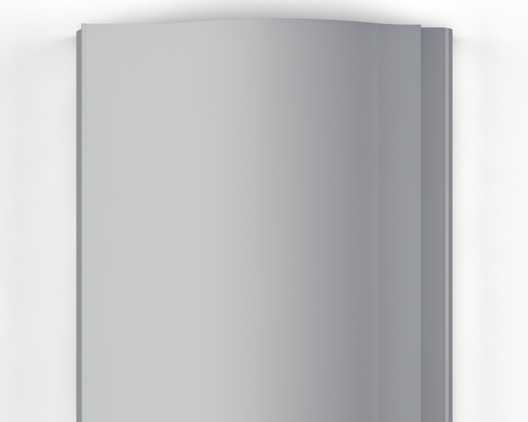

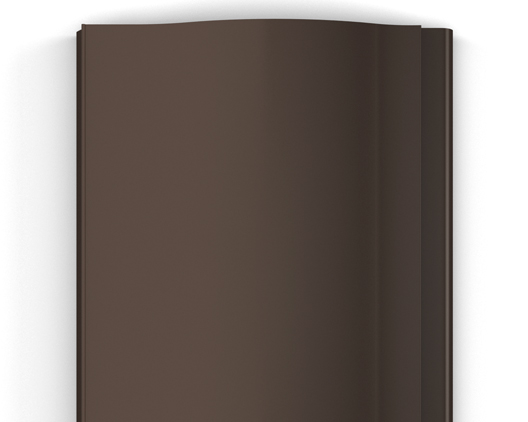

Экструдированный профиль с окошками коричневый (RAL 8014)Экструдированный профиль сплошной белый (RAL 9003)Экструдированный профиль сплошной серый (RAL 7038)Экструдированный профиль сплошной серебристый (RAL 9006)
Экструдированный профиль сплошной бежевый (RAL 1015)Экструдированный профиль сплошной коричневый (RAL 8014)Пенозаполненный профиль белый (RAL 9003)Пенозаполненный профиль серый (RAL 7038)

Пенозаполненный профиль серебристый (RAL 9006)Пенозаполненный профиль бежевый (RAL 1015)Пенозаполненный профиль коричневый (RAL 8014)

Воротные системы DoorHan стали серьезным прорывом на рынке подвижных ограждающих конструкций. И дело даже не в инженерных разработках, которые позволяют совершенствовать ворота год от года, делая их надежней, удобней и долговечней.
